GSH1系列轉換開關產品詳細說明：

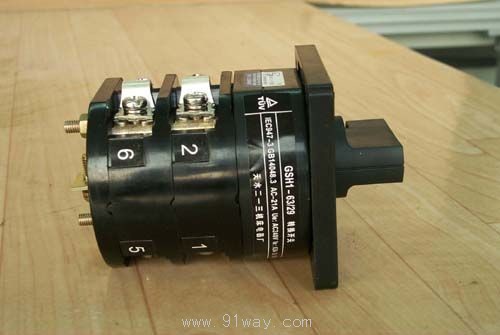

GSH1系列轉換開關

GSH1系列轉換開關適用于交流 50Hz，額定電壓 690V，在 AC-21A 使用類別下額定工作電壓為 220V，額定工作電流 40A 及 63A 的電氣線路中，供手動頻繁接通、分析與轉換交流電阻負載電路。在AC-3使用類別下，額定工作電壓為380V，額定工作電流為25A及 40A 的電路中，直接起動、運轉中分斷三相鼠籠型感應電動機。

正常工作條件和安裝條件
周圍空氣溫度上限不超過+40℃，24小時平均值不超過+35℃，下限不低于-5℃。
大氣相對濕度在周圍最高溫度為+40℃時不超過 50﹪，在較底的溫度下允許有較高的
相對濕度，最濕月的月的平均最大相對濕度為 90%。同時該月的月平均最底溫度不超過+25℃，并考到因溫度變化發生在產品表面上的凝露情況必須采取措施。
安裝地點海拔高度不超過2000ｍ
污染等級為3級。
安裝方式為板后安裝。
安裝類別為II、III類。

主要性能指標
額定電壓
額定絕緣電壓Ui為690V
額定工作電壓Ue為：AC50Hz、220V、380V。
額定工作制
a)八小時工作制
b)不間斷工作制
c)繼續周期工作制（負載因數為40%,操作頻率為 600次/小時）。
接觸電阻
40A觸點接觸電阻不大于2mΩ；
63A觸點接觸電阻不大于1mΩ。

介電性能
轉換開關的絕緣應能承受3000V 歷時1min 工頻耐壓試驗，且泄漏電流不超過 50MA。
動作性能
操作機構應動作靈活可靠，定位角度準確，機構應使觸頭只能置于閉合或斷開位置。
動作順序符合線路圖要求。
額定接通與分段能力

結構型式
本產品采用組合式結構，由定位、限位、接觸系列及面板、受柄構成，接觸系統為橋式雙斷點結構，并由各自的凸輪控制其通斷。定位系統采用棘輪棘爪式結構，更換不同的定位棘輪和配以相應的凸輪，開關可獲得不同的旋轉角度，從而實現相應的開關狀態。

使用注意事項
開關旋鈕旋到固定位置時，不繼續用力旋轉旋鈕，以防止機構損壞；
接線路時，必須嚴格按使用說明書要求接線。

訂貨須知
訂貨時應按所需轉換開關的型號、規格正確的寫明型號，如標準的線路圖不能滿足要求請按下列要求填寫開閉圖。有特殊要求的產品可與制造廠協商。
按線路填寫開閉圖，并注明：
按線路填寫開閉圖，圖示僅是示例說明，用戶根據實際使用填寫。
注明接線端子的連線。
說明開關角度：如45度。
填寫面板的指示符號。
說明定位擋塊的位置。
