JC—2型沖擊繼電器(以下簡稱繼電器)應用于在直流操作的繼電保護及控制回路中作為中央信號的主要元件。

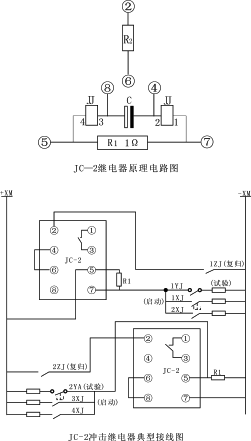

繼電器采用JK－11K、H、Q型標準化殼體組件，具有嵌入式后接線（JK－11K）、凸出式前接線（JK－11Q）和凸出式后接線（JK－11H）三種結構型式，可任選。內部由一極化繼電器、電容及電阻等組成。繼電器的背后端子接線圖見圖1。

主要技術參數

額定直流電壓: 220V、110V、48V、24V。
沖擊動作電流及沖擊返回電流:Ic=0.1A，不受穩定電流∑Ic的限制。
最大長期穩定電流:∑Icmax=2A。
功率消耗:ΣIc=2A時不大于4W。
觸點容量:在電壓不大于220V，電流不大于1A時可斷開直流有感負荷(時間常數為5±0.75ms)為20W。
介質強度:在電路對外殼的絕緣強度能耐受交流50Hz電壓2000V歷時1min的耐壓試驗而無擊穿或閃絡現象。

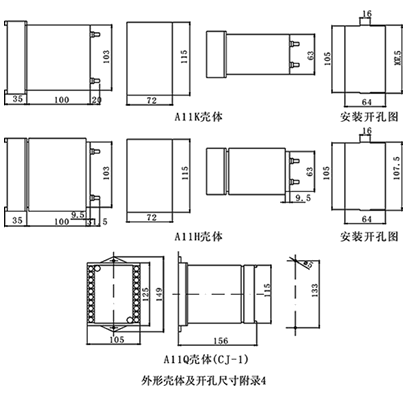

外形及開孔尺寸：

JC-2型沖擊繼電器
