Z45X/RVHX暗桿彈性座封閘閥產品詳細說明：

Z45X/RVHX暗桿彈性座封閘閥

零用閥門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間。暗桿彈性座封閘閥可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源系統等流體管線上作為調節和截流裝置使用。

主要技術參數
公稱壓力：1.0～2.5MPa
工作溫度：0～80℃
法蘭標準：GB/T 17241.6 GB9113
公稱通經：50～600mm
適用介質：水、油、氣等
試驗標準：GB13927 AP1598

Z45X/RVHX暗桿彈性座封閘閥主要零部件材料 :

名 稱	材 料
閥 體	灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼
閘 板	球 墨 鑄 鐵 外 覆 三 元 乙 丙 或 丁 腈 橡 膠
內 六 角 螺 栓	碳 化 處 理
密 封 圈	丁 腈 橡 膠
閥 蓋	灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼
閥 桿	不 銹 鋼
“O" 形 密 封 圈	丁 腈 橡 膠
止 推 軸 承	錫 青 銅
螺 栓	不 銹 鋼
壓 蓋	球 墨 鑄 鐵、鑄 鋼
防 塵 罩	丁 腈 橡 膠
手 輪 （傳 動 帽）	鑄 鐵

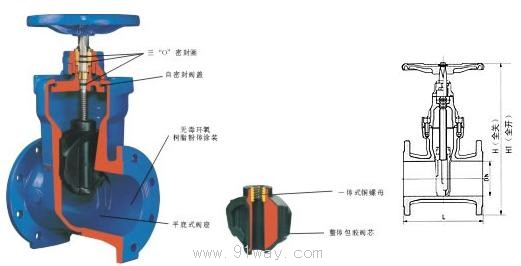

Z45X/RVHX暗桿彈性座封閘閥主要外形連接尺寸:


DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	178	190	203	229	254	267	292	330	356	381	406	432	457	508
H	313	332	372	424	497	562	680	837	948	1010	1220	1280	1480	1665
H1	355	375	415	476	540	600	720	875	990	1050	1245	1310	1560	1750
