產品名稱： | NAB型空壓通軸式制動器 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 機械傳動 -- 氣動制動器 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||

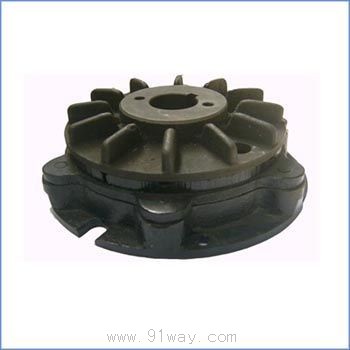

NAB 空壓通軸式制動器
氣壓與扭矩關系圖
NAB 空壓通軸式制動器
|
MODEL |
NAB5S |
NAB20S |
NAB10S |
|
靜摩擦扭力（6Kgf/c）Kgfm |
5 |
20 |
10 |
|
軸孔 Φd |
25 |
50 |
35 |
|
鍵槽 mm |
6×6 |
12×8 |
10×8 |
|
重量（約） Kg |
4 |
74 |
6 |
|
產品編號（ProductNo） |
120505025 |
120520050 |
120510035 |

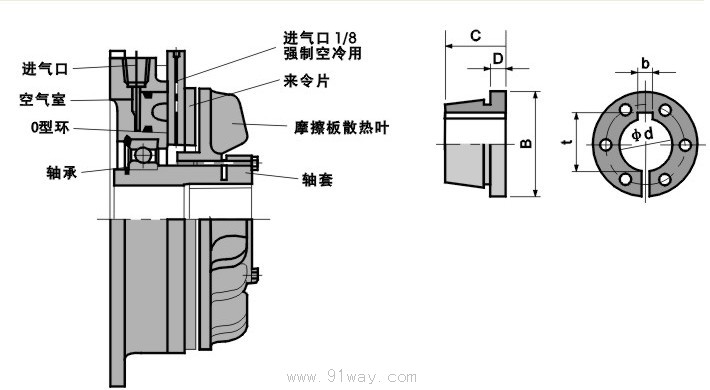

注：若于定張力控制連續使用場合時，1/8進氣口必須接上空壓，強制空冷增加滑動功率，延長壽命

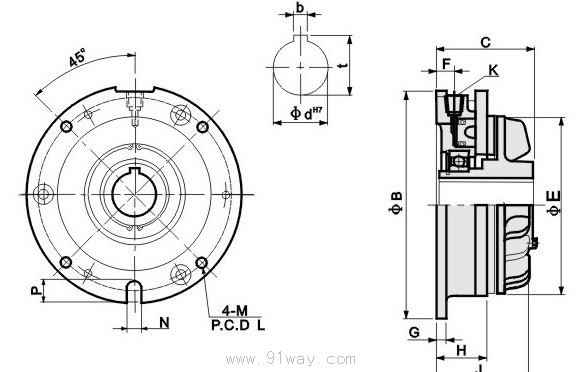

尺寸圖：
單位：mm
|
SIZE |
NAB5S |
NAB10S |
NAB20S |
|
B |
150 |
182 |
228 |
|
E |
117 |
155 |
204 |
|
K |
PT1/4 |
PT1/4 |
PT1/4 |
|
L |
135 |
165 |
210 |
|
M |
7 |
9 |
9 |
|
B |
6 |
10 |
12 |
|
T |
27.5 |
38 |
53 |
|
SIZE |
NAB5S |
NAB10S |
NAB20S |
|
C |
68 |
80 |
96 |
|
F |
12 |
12 |
11 |
|
G |
7 |
10 |
10 |
|
H |
34.5 |
44 |
47 |
|
J |
64 |
77 |
87 |
|
N |
10 |
16 |
20 |
|
P |
16.5 |
17 |
20 |
