H14W螺紋止回閥產品詳細說明：

H14W止回閥的功能是用來防止管路中的介質倒流。H14W止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。H14W止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。 適用介質為：水、油品、蒸汽、酸性介質等。

H14W螺紋止回閥設計標準 ：

設計與制造	結構長度	壓力-溫度等級	連接法蘭	試驗與檢驗
GB12236	GB12221	GB9131 JB/T74 HG20604	JB/T74-94 GB9113 HG20592-20635	JB/T9092-1999 GB13927

H14W螺紋止回閥壓力試驗 ：

公稱壓力 PN(MPa)	試驗壓力(MPa)		適用溫度(℃)				適用介質
	強度試驗	密封試驗	WCB	Cr5Mo	1Cr18Ni12Mo2Ti	1Cr18Ni9Ti
1.6	2.4	1.8	≤425	≤550	≤220	≤200	水、油品、蒸汽、酸性介質
2.5	3.8	2.8
4.0	6.0	4.4
6.4	9.6	7.1
10.0	15.0	11.0			-
16.0	24.0	17.6
25.0	37.5	27.5

H14W螺紋止回閥主要零件材料及性能 ：

零件名稱	材料編號
閥 體	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥 蓋	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥 瓣	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
搖 桿	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
閥 座	25	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
銷 軸	1Cr17Ni2		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
密封環、墊片	包覆墊		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti

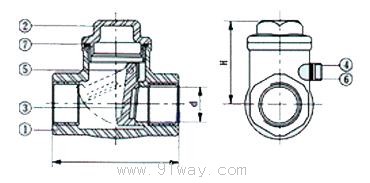

H14W螺紋止回閥主要技術尺寸 ：

公稱壓力 PN(MPa)	公稱直徑 DN(mm)	主要外形尺寸及連接尺寸								重量 (kg)
		L	D	D1	D2	b-f	z-d	D3	H
1.6	25	160	115	85	65	16-2	4--14	140	130	14
	32	180	135	100	78	16-2	4--18	150	140	16
	40	200	145	110	85	16-2	4--18	160	150	18
	50	230	160	125	100	16-2	4--18	185	160	22
	65	290	180	145	120	18-3	4--18	215	177	26
	80	310	195	160	135	20-3	8-18	235	187	33
	100	3540	215	180	155	20-3	8-18	255	202	39
	125	400	245	210	185	22-3	8-18	285	227	57
	150	480	280	240	210	24--3	8-23	330	263	80
	200	550	335	295	265	26-3	12-23	385	293	95
	250	650	405	355	320	30-3	12-25	455	330	175
	300	750	460	410	375	30-4	12-25	515	382	260
	350	850	520	470	435	34--3	16-25	545	430	360
	400	950	580	525	485	36-4	16-30	600	480	496
	500	1150	705	650	608	44--4	20-34	730	560	588
