LW5-16系列萬能轉換開關適用于交流50Hz,電壓至500V或直流電壓至440V的電路中,作電氣控制線路轉換之用和電壓380V、5.5kW及以下的三相鼠籠異步電動機的直接控制之用。
用途
LW5系列萬能轉換開關適用于交流50Hz,額定工作電壓500V及以下,直流電壓至440V的電路中轉換電氣控制線路(電磁線圈、電氣測量儀表和伺服電動機等),也可直接控制5.5kW三相鼠籠型異步電動機的起動、可逆轉換、變速等。產品符合標準GB 14048.5.

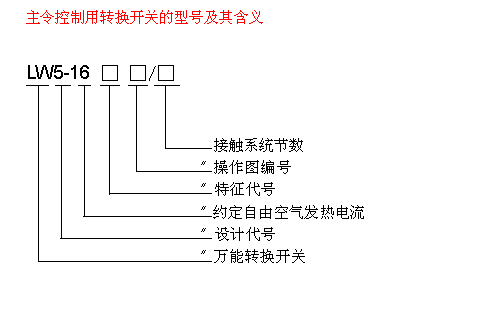

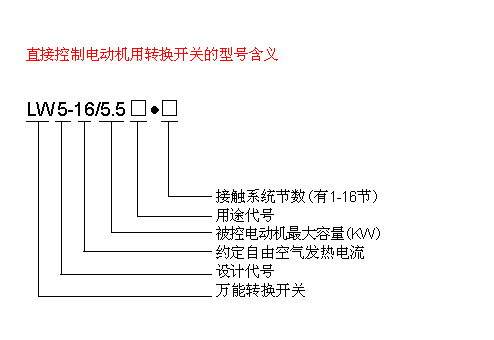

LW5-16系列萬能轉換開關型號及其含義
用途代號:
Q1、Q2-直接起動
N-可逆轉換
S-雙速電動機變速
SN-雙速電動機變速可逆
LW5系列萬能轉換開關
分類
一、按用途分
1、主換控制用轉換天關、 2、直接控制5.5KW電動機用轉換開關
二、按操作方式分
1、定位型 2、自復型
三、按操動器外形分
1、旋鈕式 2、球形捏手式
四、按操作方式與操動器位置組合如表所示
| 操作方式 |
特征代號 |
操動器位置 |
| 自復型 |
A |
|
|
|
|
|
0° |
45° |
|
|
|
|
|
| B |
|
|
|
|
45° |
0° |
45° |
|
|
|
|
|
| 定位型 |
C |
|
|
|
|
|
0° |
45° |
|
|
|
|
|
| D |
|
|
|
|
45° |
0° |
45° |
|
|
|
|
|
| E |
|
|
|
|
45° |
0° |
45° |
90° |
|
|
|
|
| F |
|
|
|
90° |
45° |
0° |
45° |
90° |
|
|
|
|
| G |
|
|
|
90° |
45° |
0° |
45° |
90° |
135° |
|
|
|
| H |
|
|
135° |
90° |
45° |
0° |
45° |
90° |
135° |
|
|
|
| I |
|
|
135° |
90° |
45° |
0° |
45° |
90° |
135° |
180° |
|
|
| J |
|
120° |
90° |
60° |
30° |
0° |
30° |
60° |
90° |
120° |
|
|
| K |
|
120° |
90° |
60° |
30° |
0° |
30° |
60° |
90° |
120° |
150° |
|
| L |
150° |
120° |
90° |
60° |
30° |
0° |
30° |
60° |
90° |
120° |
150° |
|
| M |
150° |
120° |
90° |
60° |
30° |
0° |
30° |
60° |
90° |
120° |
150° |
180° |
| N |
|
|
|
|
45° |
45° |
|
|
|
|
|
| P |
|
|
|
|
90° |
0° |
90° |
|
|
|
|
|

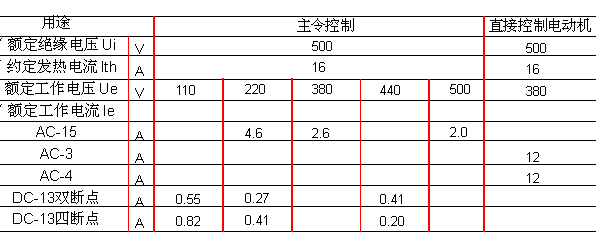

LW5-16系列萬能轉換開關主要技術參數
機械壽命和電壽命
機械壽命:100×10 次,操作頻率為300次/小時,AC-4時操作頻率為120次/小時。
電壽命:
AC-15、DC-13時為20×10 ,操作頻率為300次/小時。
AC-3時為19.5×10 次,操作頻率為300次/小時。
AC-4時為0.5×10 次,操作頻率為120次/小時。

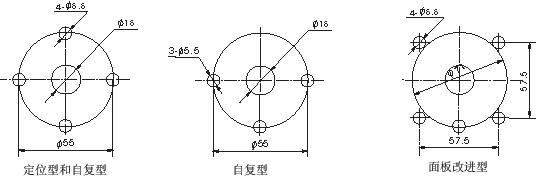

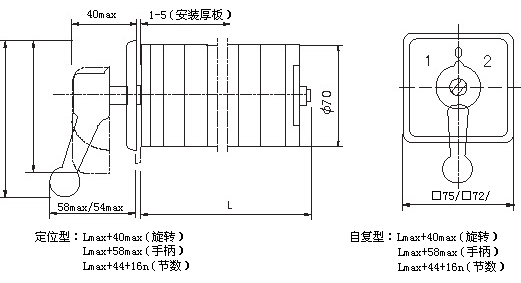

外形尺寸和安裝尺寸
外形尺寸
