T47H-16C型浮球式蒸汽疏水調節閥產品詳細說明：

T47H-16C或Q浮球式疏水調節閥( 引進前蘇聯原型號T47H-16C浮球式調節閥) 適用于電站、化工、制藥、造紙等行業具有加熱器的工業部門，用于除氧汽水箱水位的調節，有效控制加熱器中的水量多少的必須設備。 【 結構特點及工作原理 】 1 、浮球式蒸汽疏水調節閥外形尺寸較大，適用于較大背壓力且不會泄漏蒸汽，排出的凝結水是接近蒸汽壓力的飽和水，故有利于提高本閥門的設備熱效率和二次蒸汽利用的節能特點。 2 、該閥隨著凝結水液面上升，當浮球升到距罩蓋底平面403mm時，閥門全開使冷凝結水大量排入水箱。當浮球下降113毫米后，閥門全關，冷凝水不能流出，使浮球穩定的限制在113-403毫米的空間范圍內變化，從而使閥門達到只能排放空氣和水及高溫冷凝水，而阻止蒸汽泄漏的優越性。 3 、浮球式蒸汽疏水調節閥是利用凝結水液位的變化而使浮球上升和下降，也可以手柄操作，從而驅動下部的啟閉裝置，開啟和關閉，實現排水阻氣的功能。

浮球式蒸汽疏水調節閥主要外形尺寸：

產品型號	公稱通徑 DN(mm)	主要外形尺寸			連接尺寸
		長 Long	寬 Wide	高 High	L1	L2	M	A-D	D1	D2	b	z-φd	DN	B-D	D1	D2	b	z-φd
T47H-16C	40	460	540	964	160	240	385	145	110	85	18	4×18	40	145	110	85	18	4×18
	50							160	125	100	20	4×18
	80							195	160	135	22	4×18
	100							215	180	155	25	8×18
	150	470	560	980				280	240	210	30	8×23

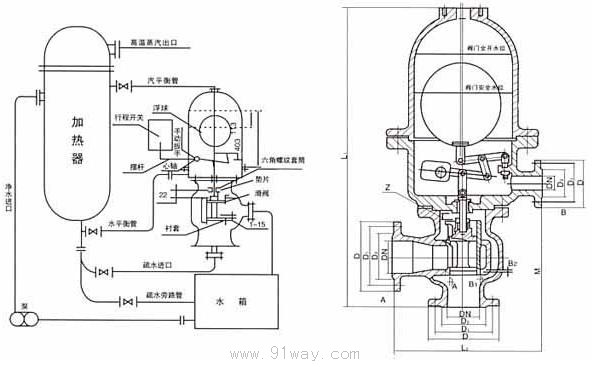

圖片、安裝示意、結構圖
