F系列10-220KV復合絕緣子

FPQ-復合針式絕緣子     FXBW-復合棒形懸式絕緣子
FS-復合棒形橫擔絕緣子  FZSW-復合棒形支柱給絕緣子
FQX-電氣化鐵道絕緣子   FCGW-復合干式穿墻套管
產品結構
本系列產品由玻璃纖維環氧樹脂引拔棒，硅橡膠傘裙，金具三部分組成，其硅橡膠傘裙采用整體注壓工藝，從而解決了影響復合絕緣子可靠性的關鍵問題-界面電氣擊穿。玻璃引拔棒與金具的聯接采用獨特的膠裝工藝，并且可采用國內最先進的壓接工藝，配有全自動聲波探傷檢測系統，強度高，外形美觀，體積小，重量輕，金具鍍鋅可防銹蝕，可與瓷絕緣子互換使用，本產品結構可靠，不損傷芯棒，能充分發揮其機構強度。
產品性能
電氣性能優越，機構強度高，內部承載的環氧玻璃纖維引拔棒抗張抗彎強度比普通鋼材高2倍數，是高強度瓷材料的8-10倍數，有效提高了安全運行的可靠性。耐污性能好，抗污閃能力強，其濕耐受電壓和污穢耐受電壓為相同爬距瓷絕緣子的2-2.5倍，且不需清掃，能在重污穢地區地安全運行。體積小、重量輕(僅為同電壓等級瓷絕緣子的1/6/19)，結構輕巧，便于運輸和安裝。硅橡膠傘裙具有良好的憎水性能，其整體結構保證了內絕緣不受潮，不需進行預防性絕緣監測試驗，不需清掃，減少了日常維護工作量。密封性能好，耐電蝕能力強，傘裙材料耐漏電起痕達TMA4.5級水平，具有良好的耐老化、耐腐蝕、耐低溫性能，可適用于-40℃~50℃地區。具有很強的抗沖擊性和防震性能，其良好的防脆性的抗蠕變性，不易破碎、抗彎曲、抗扭強度高，可承受內部壓強，防爆力強，可與瓷、玻璃絕緣子互換使用。復合絕緣子系列產品，其機械性能和電氣性能均優于瓷絕緣子，運行安全裕度大，是電力線路用的更新產品。

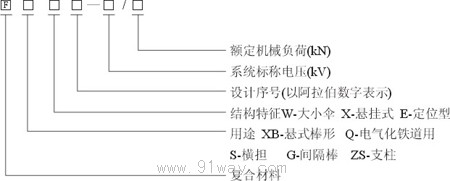

F系列10-220KV復合絕緣子型號說明

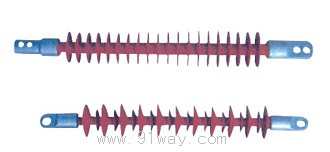

復合橫擔絕緣子
本產品適用于城網技術改進，能有效地利用城市狹窄的走廊面積升壓送電，可降低桿塔高度節約大量的財力、物力。由于其彎曲強度高，可防止瓷橫擔容易出現的級連斷裂事故，而且耐污性能好，是瓷橫擔無法替代的產品

主要技術參數

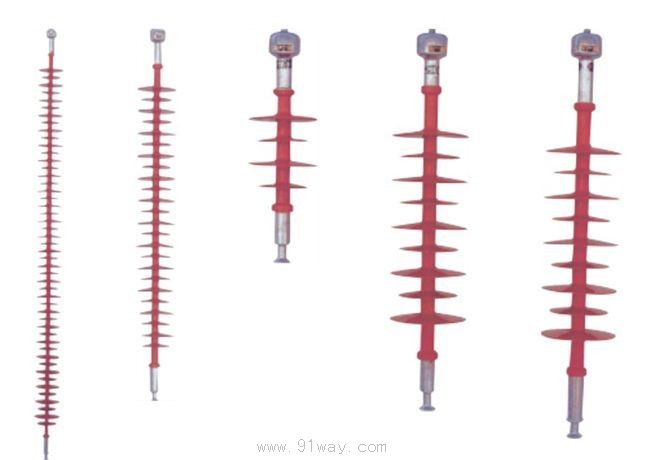

復合懸式絕緣子
本產品尤其適用于污穢地區，高機械拉伸負荷、大跨距和緊湊型線路。具有重量輕，體積小，不易破碎，抗彎、抗扭強度高，防爆性強。主要技術參數(壓接工藝)

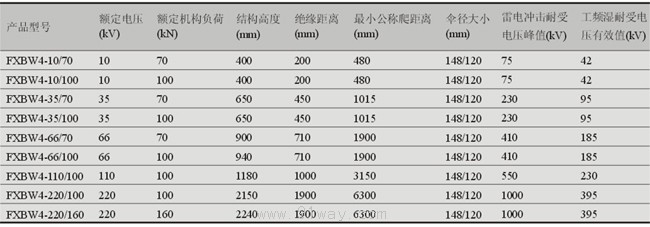

主要技術參數(壓接工藝)

復合針式絕緣子
本產品適用于高壓線路設施。具有良好的憎水性、抗老化性、耐漏電起痕和耐電蝕損性，具有很高的抗張強度和抗彎強度，機械強度高，抗沖擊性能、防震和防脆斷性能好，重量輕、安裝方便，其頂部和底部安裝尺寸與相應的瓷針式安裝尺寸相同，可以互換使用。

主要技術參數

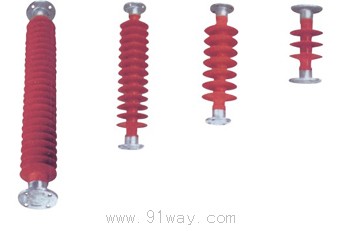

復合支柱絕緣子
本產品適用于電站設施，具有良好的憎水性、抗老化性、耐漏電起痕和耐電蝕損性，具有很高的抗張強度和抗彎強度，其機械強度高，抗沖擊性能、防震和防脆斷性能好，重量輕、安裝方便，其頂部和底部安裝尺寸與相應的瓷針式安裝尺寸相同，可以互換使用。

主要技術參數

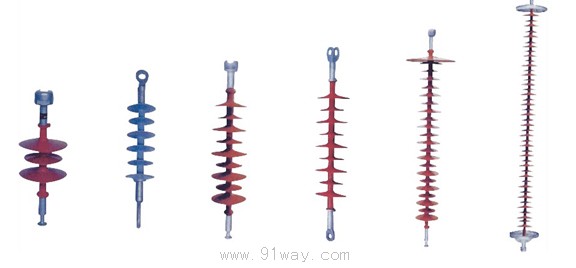

電氣化鐵道用復合絕緣子
本產品適用于運行條件復雜的電氣化鐵道隧道，能有效地防止污閃事故，減少清掃維護工作量。由于其尺寸小，在隧道凈空較小時，是瓷、玻璃絕緣子無法替代的產品。

主要技術參數
