ZAZN電動雙座調節閥產品詳細說明：

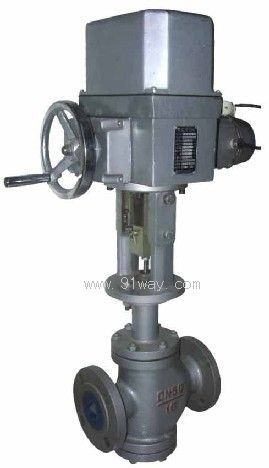

ZAZN電動雙座調節閥

ZAZ（P、N、M）型電動調節閥由電動執行機構與各種的閥體（單座、雙座、套筒）組配而成，而具備了各種閥的特點。ZAZN電動雙座調節閥以單相交流220V電源為動力，接受統一的標準電信號0-10mADC或4-20mADC，自動的控制閥門開度，達到對工作流量、壓力、溫度、液位等參數的自動控制，是生產過程自動調節的組成之一。ZAZN調節閥廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。

ZAZN電動雙座調節閥外形尺寸 ：

公稱通徑 DN	A 執行器寬	B	L			H				H1
						ZAZP單座		ZAZN雙座
			PN1.6	PN4.0	PN6.4	普通型	熱片型	普通型	熱片型	ZAZP	ZAZN
20	230	460	180	185	190	653	804	/	/	65	/
25			185	190	205	665	816	670	937	99	104
32			200	210	220	671	822	673	943	105	107
40			220	230	240	683	834	693	982	116	126
50	230	530	250	255	265	698	849	698	992	131	131
65			275	285	295	789	949	799	1147	165	175
80			305	310	325	792	952	809	1177	173	190
100			350	355	370	796	956	821	1207	177	202
125	260	630	410	425	440	847	1062	872	1357	225	250
150			450	460	475	855	1070	882	1377	233	260
200			550	560	570	894	1109	924	1459	272	302
250			670	660	670	1156	1368	1156	1368	422	422
300			740	785	800	1215	1427	1215	1427	484	484

ZAZN電動雙座調節閥規格與技術參數 ：

公稱通徑DN(mm)			3/4"	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量 系數kv	單座	P	0.08～0.8	1.2～5.0	8	12	20	32	50	80	120	200	280	450
	雙座	N			10	16	25	40	63	100	160	250	400	630	1000	1600
	套筒	M			15		20	30		75	115		240	350
公稱壓力(MPa)			1.6 4.0 6.0
行程(mm)			10		16		25		40			60			100
電動執行器型號			DKZ-310/310C						DKZ-410/410C/510/510C						DKZ-510/510C
信號			Ⅱ型0-10mA DC Ⅲ型4-20mA DC
介質溫度℃			-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
流量特性			直線　　百分比
可調范圍			30:1
電源電壓			220VAC 50～60Hz
作用方式			電開式（K） 電閉式（B）
閥 體 材 質	公 稱 壓 力 (MPa)	0.6			低溫： ZG1Cr18Ni9Ti
		1.6			常溫:HT200 ZG230-450
		4.0		低溫: ZG1Cr18Ni9Ti
				常溫:ZG230-450、ZG1Cr18Ni9Ti
				中溫:ZG230-450、ZG1Cr18Ni9Ti
		6.4	低溫:ZG1Cr18Ni9Ti
			常溫:ZG230-450、ZG1Cr18Ni9Ti
			中溫:ZG230-450、ZG1Cr18Ni9Ti
法蘭尺寸			管連接	鑄鋼法蘭按JB77-59，鑄鐵法蘭按JB79-59
法蘭型式			法蘭密封型式按JB77-59，其中PN6.0法蘭按準糟式 鑄鋼法蘭按光滑式，鑄鐵法蘭按凹式
閥芯材質			1Cr18Ni9Ti
上閥蓋型式			普通式（常溫型），熱片式（中溫型），長勁式（低溫式）

ZAZN電動雙座調節閥主要技術性能指標 ：

項目		指標
基本誤差％		±5.0
回差％		3.0
死區％		3.0
泄漏量	單座閥	符合JB/T7387-94 IV級 小于閥的額定容量×10-4
	雙座閥	符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3
	套筒閥	符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3

ZAZN電動雙座調節閥允許壓差 ：

使用情況						閥芯處于流開狀態，關閉時閥后壓力P2＝0
公稱通徑 DN(mm)	閥座直徑 DN(mm)				執行機構 有效推力 （N）	允許壓差(sMPa)
						電動直通單座調節閥
						PN1.6(MPa)		PN6.4(MPa)
3/4	3		4	5
	6		7	8
20	10	12	15	20	400,1000,2500	公稱壓力		3.8	2.7	1.7	1.0
								公稱壓力		4.34.3	2.5
25	26				400,1000,2500	0.5	公稱壓力	0.6		3.6
32	32					0.4	公稱壓力	0.4		2.3
40	40				400,1000 2500，6400	0.7	1.0	0.7		1.5
50	50					0.5	1.0	0.5		1.0
65	66				6400，16000	1.4		1.4
80	80					1.0		1.0
100	100					0.6		0.6
125	125				6400，16000	0.5	1.0	0.5		1.0
150	150					0.3	0.7	0.3		0.7
200	200					0.2	0.4	0.2		0.4
250	250				16000	0.3		0.3
300	300					0.2		0.2

注： 雙座、套筒閥一般可承受≤公稱壓力，單座調節閥差壓可參考上表。
