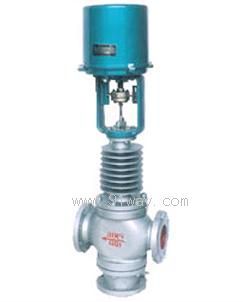

ZDLQ,ZDLX電子式電動三通合(分)流調節閥產品詳細說明：

ZDLQ,ZDLX電子式電動三通合(分)流調節閥由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點�？刂凭�度和性能比DKZ型有明顯提高。電子式電動三通合流、分流調節閥具有調節精度高，動作穩定可靠等優點。合流型主要用于將兩種流體混合成第三種流體；分流型主要用于將一股流體分成兩股流體。該產品可代替兩臺互為開關的單、雙座調節閥，用于液體、氣體、蒸汽等介質的調節與控制。

ZDLQ、ZDLX電子式電動三通合流、分流調節閥外形尺寸 ： (mm)

公稱通徑(mm)			25	32	40	50	65	80	100	125	150	200	250	300
L(mm)	PN1.6MPa		185	200	220	250	275	300	350	410	450	550	640	740
	PN4.0MPa		190	210	230	255	285	310	355	425	460	560	660	760
	PN6.4MPa		200	210	235	265	295	320	370	440	475	570	670	770
H1(mm)	PN1.6MPa		140	150	160	180	200	220	220	256	278	322	465	580
	PN4.0MPa		150	160	170	190	220	232	256	295	313	372	474	585
	PN6.4MPa		160	170	180	200	220	242	266	300	318	382	474	585
配PSL	H(mm)	普通型	775	781	775	790	819	820	810	917	927	947	1252	1545
		散熱片型	905	911	905	920	766	983	973	1116	1126	1144	1805	1825
	D(mm)		176
	重量(KG)		61.5	64.5	69.5	76.5	109	132	164	207	267	395	430	480
配361L	H(mm)	普通型	538	544	660	675	744	745	735	972	982	1027	1204	1265
		散熱片型	668	674	790	805	691	908	898	1171	1181	1224	1440	1502
	D(mm)		225							310
	重量(KG)		69	72	85	92	124	147	179	260	320	448	627	780

注： 公稱通徑小于80的分流閥采用同口徑的合流閥代替

ZDLQ、ZDLX電子式電動三通合流、分流調節閥允許壓差 ：

公稱通徑mm	25	32	40	50	65	80	100	125	150	200	250	300
允許壓差MPa	3.32	2.20	2.20	1.41	1.38	0.94	0.61	0.51	0.36	0.20	0.19	0.13

注：實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決。

ZDLQ、ZDLX電子式電動三通合流、分流調節閥性能指標 ：

項目			指標值
基本誤差％			±2.5
回差％			2.5
死區％			1.0
始終點偏差％	電開	始點	±2.5
		終點	±2.5
	電關	始點	±2.5
		終點	±2.5
可調范圍			30：1
額定行程偏差％			2.5
允許泄量L/H			符合JB/T7387-94 IV級 小于額定容量的10-4

ZDLQ、ZDLX電子式電動三通合流、分流調節閥執行機構主要技術參數 ：

型號		額定輸出力N		速度mm/s		技術參數
PSL	361L	PSL	361L	PSL	361L	PSL	361L
201	361LSA-08 361LXA-08	1000	800 800	0.25	4.2 4.2	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：IP67 帶手輪	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標志：ExdⅡBT4 帶手柄
202	361LSA-20 361LXA-20	2000	2000 2000	0.50	2.1 2.1
204	361LSB-30 361LXB-30	4500	3000 3000	0.50	3.5 3.5
208	361LSB-50 361LXB-50	8000	5000 5000	1.00	1.7 1.7
312	361LSC-65	12000	6500	0.60	2.8
325	361LSC-99	25000	10000	1.0	2.0

ZDLQ、ZDLX電子式電動三通合流、分流調節閥調節機構主要技術參數 ：

公稱通徑mm	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流	25	32	40	50	65	80	100	125	150	200	250	300
閥座通徑mm		26	32	40	50	65	80	100	125	150	200	250	300
額定流量系數kv	合流	8.5	13	21	34	53	85	135	210	340	535	800	1260
	分流	8.5	13	21	34	53	85	135	210	340	535	800	1260
公稱壓力(MPa)		0.6,1.6， 2.5， 4.0， 6.4
行程(mm)		16		25		40			60			100
流量特性		直線
工作溫度℃		-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭尺寸		符合JB78-59、JB79-59標準，可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產
閥體材質		WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥芯材質		1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
閥體型式		三通雙座鑄造球型閥
上閥蓋型式		普通式（常溫），散熱片式（中溫），長頸式（低溫）
配用電動執 行機構型號	PSL	PSL-202		PSL-204		PSL-208			PSL-312			PSL325
	361L	361LSA-20		361LSB-30		361LSB-50			361LSC-65			361LSC-99
	防爆型	361LXA-20		361LXB-30		361LXB-50

注：1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品，其法蘭距按用戶需要確定。 2. 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決。
