HG5-1364-80透光式玻璃板液位計是按原化工部HG5-1364~1370-80標準生產的適用于直接指示各種塔、罐、槽、箱等容器內介質液位。 在儀表上下閥門內裝有安全鋼球，當玻璃意外破損時，鋼球能在容器內壓力的作用下，自動關閉液流通道，以防止液位繼續外流。

□ HG5-1364-80透光式玻璃板液位計特點
直讀式、讀數精確、可靠
結構簡單、維修方便
使用安全、耐用

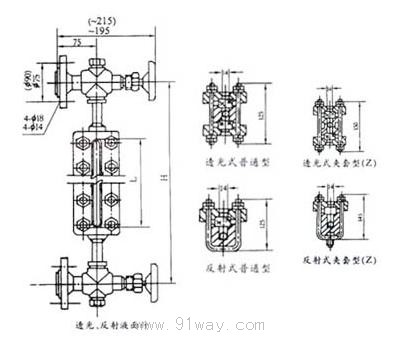

□ 結構原理
根據連通器原理，將容器內介質液體引至外部玻璃板液位計內，通過透明玻璃直接顯示容器內液位實際高度。
儀表閥桿密封填料采用柔性石墨壓環，密封性能可靠。 玻璃板液位計主要技術參數：
測量范圍（安裝中心距L）：300、500、800、1100、1400、1700mm。
工作壓力：2.5、4.0、6.3MPa、0.6MPa（用于R型）
材質：碳鋼、不銹鋼
工作溫度：-20~+200℃
鋼球自動關閉壓力：≥0.2MPa
伴蒸汽壓力：≤0.6MPa 蒸汽夾套接頭：G1/2″外螺紋

□ 標記示例
透光式玻璃板液面計
平面法蘭，工作壓力2.5MPa
材質：不銹鋼，帶伴熱夾套
測量范圍：800mm
標志：AT25-II Z/L=800mm HG5-1364-80
□ 訂貨須知
型號規格
測量范圍
工作壓力、溫度
材質
特殊要求協商
是否配套供應容器上法蘭、螺栓、螺母、閥門及密封墊圈等配件

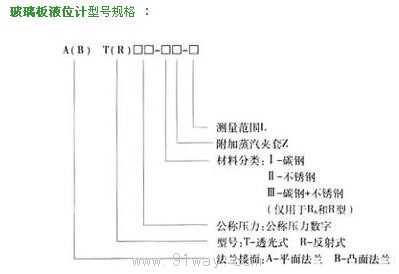

HG5-1364-80透光式玻璃板液位計規定標記 ：
