HG5-227-80系列玻璃管液位計產品詳細說明：

HG5-227-80系列玻璃管液位計特點：

直讀式、讀數精確、可靠
結構簡單、維修方便
使用安全、耐用
使用須知：
為保證自密封作用，容器內介質壓力應大于 0.2MPa 。 在打開上下閥時，閥桿退出轉數不得少于 4 轉，以免鋼球在自封時，碰到閥桿的頂端。

結構原理： 　
儀表上下閥都裝有 PN1.6MPa ， DN20 的法蘭。通過焊接在容器上的法蘭，與容器組成連通器，透過玻璃管就可直接顯示容器內介質液位的高度。儀表兩端均裝有針形閥，針形閥內裝有鋼球，當玻璃管因事故而破裂時，鋼球在容器壓力作用下自動關閉針形閥通道，以防止容器內介質外流。玻璃管液位計主要技術參數：
測量范圍（安裝中心距L）：300、500、600、800、 1000、1200、1400、1700、2000mm
工作壓力：≤1.6MPa
材質：碳鋼、不銹鋼

工作溫度：≤200℃
連接法蘭標準：HGJ46-91 PN1.6 DN20突面
其它法蘭標準如>JB/T、GB、ANSI等，請用戶注明。
伴熱蒸汽壓力：≤0.6MPa
蒸汽夾套接頭：G1/2"外螺紋
鋼球自封壓力：≥0.2MPa

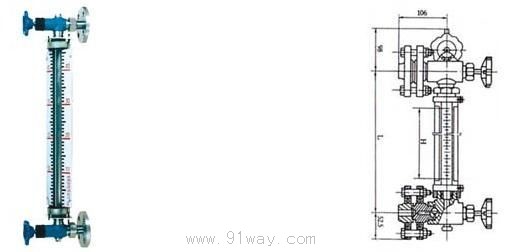

玻璃管液位計中心距L和標尺刻度L1 ：

L	300	500	600	800	1000	1200	1400	1700	2000
H	150	350	450	650	850	1050	1250	1550	1850

　
玻璃管液位計型號和標準 ：

名稱	標 準 號	型號 標志	規格
玻璃管液位計	HG5-227-80	DA I PN1.6	300 500 600 800 1000 1200 1400 1700 2000
	HG5-227-80	DB I PN1.6
	HG5-227-80	DA II PN1.6
	HG5-227-80	DB II PN1.6
	HG5-227-80	WA I PN1.6
	HG5-227-80	WB I PN1.6

HG5-227-80系列玻璃管液位計
