UQK-01,UQK-02,UQK-03型浮球液位控制器

浮球液位控制器也稱為浮球液位開關，其是一種最為簡單實用的液位控制開關。根據其安裝形式可分為側裝型（側面水平安裝）和頂裝型（頂部垂直安裝）。同時，BUQK-01、02、03型為防爆型浮球液位控制器，而且可以承受最高為4MPa壓力。特別適用于易燃易爆密閉高壓場合液位控制或報警。

用途
UQK型（UQK-01、UQK-02、UQK-03）適用于工業生產過程中敞開或密封容器內液位開關的控制。當液位達到高低極限時，繼電器觸點可作為信號報警裝置或電動泵等線路中的開關。

浮球液位控制器安裝與使用：
1. UQK-01/02/03型浮球液位控制器采用非標凸面法蘭與被控容器相連接，用戶在安裝時應配置相應的下法蘭（凸緣）

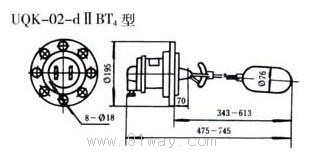

2. UQK-01/02型為水平方向安裝， UQK-03型為垂直方向安裝 .
3. UQK-02型的動作范圍的整定屬有級調整，最大動作范圍為550mm。
4. UQK-03型在安裝時，因其浮球直徑大于法蘭孔直徑，故容器蓋應為可拆裝。 UQK-02型的動作范圍的整定屬無級調整，最大動作范圍為1000mm。
5. 控制器是非防水型結構，不宜在室外露天場合使用。
6. 控制器在安裝時應使金屬外殼可靠接地（一般可連在法蘭上），以確保用電安全。
7. 被控介質不應含有導磁雜質，并且液面的波動頻率不能太大。
8. 使用中的儀器應定期進行檢查 。

原理
UQK型由互為隔離的浮球組和觸頭組二大部分組成。當被測液位升高或降低時，浮球1隨之升降，使其端部的磁鋼2上、下擺動，通過磁力作用，推斥安裝在外殼3內相同磁極的磁鋼4上、下擺動，其另一端的動觸點5便在靜觸頭1-1及2-2間連通或斷開。
浮球液位控制器浮球開關原理如下：

液體都有浮力，而浮球系統（一般都有相應的輔助設備）是根據液體的浮力而配套制作的，當液位上漲時，浮球系統也相應上漲，同理當液面下降時也相應下降，當上漲或下降到設定的位置時，浮球系統就是會碰到在設定位置的行程開關（或其它微電子設備），從而使行程開關發出電信號，而電控設備在接到電信號時會馬上動作，切斷或接通電源，形成自動控制系統。
