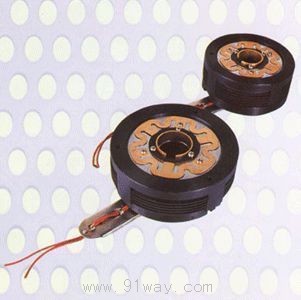

DLM10-G系列干式多片電磁離合器產品詳細說明：

DLM10-G系列干式多片電磁離合器主要性能參數

規格	額定動力矩 N.m	額定靜力矩 N.m	空載力矩 (≤)N.m	接通時間 (≤)S	斷開時間 (≤)S	額定電壓 DC V	線圈消耗功率 (20℃) W	允許最高轉速 r/min	重量 kg
1A·G	12.5	14	0.05	0.11	0.025	24	26	3000	2
2A·G	25	27.5	0.10	0.16	0.028	24	27	3000	2.6
4A·G	40	44	0.16	0.18	0.03	24	33	3000	3.2
6A·G	63	70	0.26	0.20	0.04	24	43	3000	4
10A·G	100	110	0.35	0.25	0.045	24	43	3000	5.5
16A·G	160	175	0.56	0.28	0.06	24	47	2500	7.8
25A·G	250	280	0.88	0.30	0.08	24	55	2200	11
40A·G	400	440	1.40	0.35	0.11	24	62	2000	15
63A·G	630	700	2.20	0.40	0.12	24	70	1750	21
100A·G	1000	1100	3.00	0.50	0.15	24	79	1600	32
160A·G	1600	1750	5.5	0.70	0.18	24	93	1350	50
250A·G	2500	2750	8.6	0.90	0.25	24	110	1200	77
400A·G	4000	4400	14	1.2	0.30	24	123	1000	122

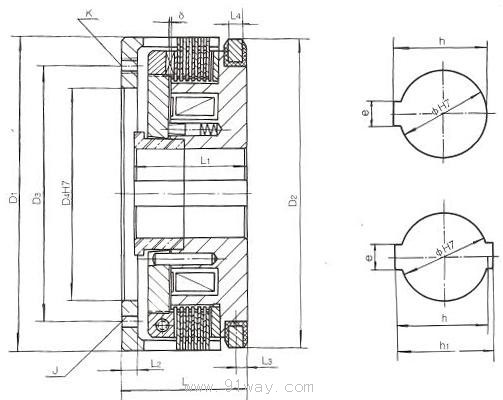

安裝示意圖與安裝尺寸 mm
注:1. 表中所列D3、J、K為用戶連接用尺寸，用戶自行加工，本表數據僅供參考。
2. 250AG,400AG為雙鍵孔，位置為180o，h1為112.8+0.2，133.4+0.52

規格	徑向尺寸									軸向尺寸						電刷型號
	D1	D2	D3	D4	φ	e	h	J	K	L	L1	L2	L3	L4	δ
1A·G	100	100	85	50	18	5	19.9	2-φ6	4-M6	45	42	5	5.5	8	0.30	干式采用DS -006   見電刷說明
2A·G	110	110	90	55	20	6	22.3	2-φ6	4-M6	48	45	5	5.5	8	0.30
4A·G	120	120	100	60	25	8	27.6	3-φ6	6-M6	52	48	6	5.5	8	0.30
6A·G	132	132	105	65	30	8	32.6	3-φ6	6-M8	55	50	7	5.5	8	0.30
10A·G	147	145	120	75	40	12	42.9	3-φ8	6-M8	58	53	7	5.5	8	0.35
16A·G	162	160	135	85	45	14	48.3	3-φ8	6-M8	62	57	7	5.5	8	0.40
25A·G	182	180	155	95	50	16	53.6	3-φ10	6-M10	68	63	8	6	8	0.45
40A·G	202	200	170	120	60	18	64	3-φ10	6-M10	76	70	9	6.25	8	0.50
63A·G	235	230	200	125	70	20	74.3	3-φ14	6-M12	86	80	10	6.25	8	0.60
100A·G	270	255	235	150	70	20	74.3	3-φ14	6-M17	100	92	12	8.5	10	0.70
160A·G	310	295	260	180H8	75	20	81.1	3-φ16	6-M16	115	107	14	8	10	0.80
250A·G	360	340	305	200H8	100	28	106.4	4-φ16	8-M16	132	122	15	8.5	10	0.90
400A·G	420	395	350	235H8	120	32	126.7	4--φ20	8-M16	150	138	17	8.5	10	1

DLM10-G系列干式多片電磁離合器
