PKG系列三相電流變送器采用微處理器技術，將被測信號轉換成按線性比例輸出直流電流、電壓并隔離，配以相應的指示儀表或裝置。是電力系統 、遠動裝置、自動化控制系統必 需的信號處理單元。可選擇RS485通訊功能。

主要技術參數

精度：0.5級
輸入：3回路交流電流信號,量程1A,5A,10A可選，
輸出：電流4-20mA負載電阻≤300Ω
電壓0-5V, 負載電阻≥10kΩ
隔離耐壓：2kV-1min
響應時間:≤250mS
使用環境：環境溫度-10℃～55℃，相對濕度≤90%RH
安裝方式：DIN35mm標準導軌卡裝或螺釘固定，尺寸：長*寬*高 145mm*90mm*72mm
執行標準：GB/T13850.1-92

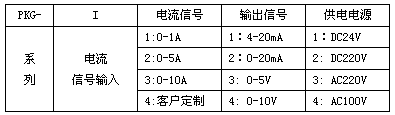

型號及規格

 接線示意圖

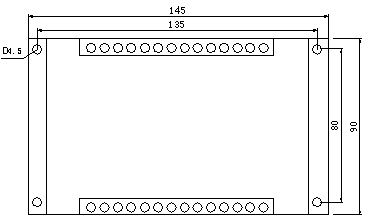

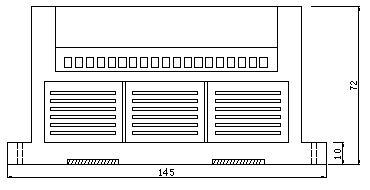

 外形尺寸圖 （單位：毫米）
