SCB9型干式電力變壓器產品詳細說明：

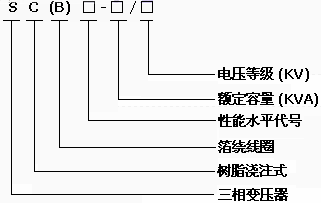

SC9-5~100/10系列環氧樹脂澆注干式電力變壓器
該系列環氧數值澆注干式變壓器材料優質、配方科學，采用先進的生產檢測設備按嚴格的工藝生產而成。產品具有可靠性高，使用壽命長的特點。根據不同的使用環境，可配置不同防護等級的外殼或不配置外殼。適用于高層建筑、商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。


功能特點：
安全、防火、無污染，可直接運行于負荷中心。
采用德國HTT技術，機械強度高，抗短路能力強，局部放電小，熱穩定性好，可靠性高，使用壽命廠。
低損耗、低噪音，節能效果明顯，免維護。
散熱性能好，過負載能力強，強迫風冷時可提高容量運行。
防潮性能好，適應高濕度和其它惡劣環境中運行。
可配備完善的溫度監測和保護系統。采用智能信號溫控系統，可自動監測并巡回顯示三相繞組各自的工作溫度，可自動啟動、停止風機，
并有報警、跳閘等功能設置。
體積小，重量輕，占地空間少，安裝費用低。
鐵芯選用優質冷軋硅鋼片，45度階梯全斜接縫結構，利用三剪兩沖鐵芯去角橫剪工藝和五階梯步進剪片與疊鐵工藝，改善了接縫處的磁通分布，減少了鐵芯的振動能量。鐵芯進行一體固化與表面用絕緣樹脂密封工藝，有效地降低了空載損耗、空載流量和鐵芯噪音。
高壓線圈采用優質F級絕緣的導線與國際先進的絕緣材料繞制，較大容量線圈沿軸向設有散熱氣道。此結構具有良好的抗電流沖擊、抗溫度變化、抗開裂和極好的散熱性能。采用多級分段圓筒式結構，有較強的承受過電壓能力和很低的局部放電水平。線圈裝模經真空干燥后澆注，
整個澆注及固化過程按照預編的工藝曲線完成，精密的過程控制保證線圈無氣孔、空穴。
低壓線圈采用箔式結構，有效地解決了低電壓、大電流線圈采用線繞型式的安匝不平衡問題，同時箔式線圈不存在軸向匝數和軸向繞制螺旋角，有效地消除了短路時變壓器的軸向力，保證了線圈內的電流密度可以根據高壓線圈負荷分布自由地沿軸向調整，減少了低壓突發短路時的徑向力。繞制后的線圈端部采用樹脂密封固化，避免了各種異物和潮氣的進入。
使用條件：
滿足下列要求的使用條件為正常使用條件：
a.海拔
海拔不超過1000m。
b.環境溫度
最高氣溫 +40℃
最高日平均氣溫 +30℃
最高年平均氣溫 +20℃
最低氣溫 -30℃(適用于戶外式變壓器)
最低氣溫 -5℃ (適用于戶內式變壓器)
c.電源電壓的波形
電源電壓的波形似于正弦波。
d.多相電源電壓的對稱性
多相變壓器所連接的電源電壓應近似對稱。
應用范圍：
產品的承受熱沖擊能力強、過負載能力大、難燃、防火性能高、對濕度，灰塵不敏感等優勢，造就了其廣泛的適應性。最適宜用于防火要求高，負荷波動大以及污穢潮濕的惡劣環境中。如：適用于高層建筑、商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。

型號(Type)	外形尺寸(Outline Dimensions)
	a	b	c	d	f	g	j	h	h1	h2	k
SC9-5/10	515	400	300	300	140	195	175	540	190	165	100
SC9-10/10	515	400	300	300	140	195	175	550	190	170	100
SC9-15/10	575	400	400	300	150	210	195	550	190	180	110
SC9-20/10	575	400	400	300	150	210	195	550	190	180	110
SC9-25/10	585	400	400	300	160	210	200	600	195	195	110
SC9-30/10	585	400	400	300	160	210	200	600	195	195	110
SC9-50/10	585	400	400	300	170	225	200	655	240	210	110
SC9-63/10	785	500	400	400	165	240	265	800	265	250	100
SC9-80/10	785	500	400	400	170	240	265	800	265	250	100
SC9-100/10	800	500	550	400	210	270	270	840	320	250	150

注：因產品不斷改進，本樣本提供的數據僅供參考；若需取得最新尺寸，請及時與本公司聯系。

額 定 容 量 Rated Power (KVA)	電壓組合 Voltage Combination			聯結組標號 Connection symbol	短路阻抗 Short circuit impedance (％)	空載損耗 No-Load Loss (W)	負載損耗 Load Losses 75℃ (W)	空載電流 No-Load Current (％)	聲級 LpA Noise Level (dB)	重量 Weight (kg)
	高壓 H.V (KV)	分接 Tapping Range	低壓 L.V (KV)
30	6 6.3 6.6 10 10.5 11	±5％ ±2×2.5％	0.4	Y yn0 D yn11	4	220	650	2.0	45	225
50						310	920	1.5	45	300
63						380	1050	1.5	46	470
80						410	1270	1.1	46	500
100						450	1450	1.1	46	620

SCB9型干式電力變壓器
