您的位置：您的位置：首頁 → 泵閥管件 → 泵浦產品 → 離心泵 → IS、ISB、ISR型離心泵

產品名稱：

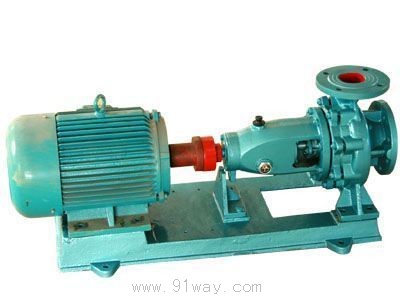

IS、ISB、ISR型離心泵

型號規格：

放大圖片

產品類別：

常規產品 -- 泵閥管件 -- 離心泵

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916950330

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

IS、ISB、ISR型離心泵產品詳細說明：

產品概述

IS型系列單級單吸(軸向吸入)離心泵。適用于工業和城市給水、排水、亦可用于農業排灌。供輸送清水或物理或化學性質類似清水的其它液體之用，溫度不高于800c 。IsB系列離心泵是在ls泵的基礎上改進設計而成，該系列產品具有高效節能、噪音低，無滲漏、性能可靠等優點，是一種更新換代產品。

IS、ISB、ISR型離心泵具有以下特點：

1、用途廣泛：適用于各種制冷系統，特別能滿足高層樓字建筑的空調，給水系統用泵的耐壓要求，也適用于工廠、礦山、城市、電站、水利等工程的排水或給水用泵。
2、通用性好：本型泵機件為了達到通用性，lsB泵其泵頭、底板安裝尺寸和ls泵完全一樣，有利于舊泵的更新換代。
3、拆裝方便ISB泵的泵體和泵蓋部分，是從葉輪背面處分離的。即是后開門式結構．優點是檢修方便，檢修時不動泵體及進出水管，只需脫開聯軸器，移動電動機，即可取出葉輪等部件進行檢修。
4、壽命長：1SB采用精密鑄造葉輪和進口sKF軸承，稀油潤滑．采用不接觸．無磨損的迷宮式密封，使軸承得到了有效的保護。泵體和泵蓋出廠時作1 5倍的工作壓力試驗．從而使泵在工作時可靠性得以大大提高，采用國際機械密封裝置，正常使用壽命約為8000小時，保證在較高水壓下不漏水，運行穩定。
5、具有合理的流速：該系列泵出口裝擴散管以后，其進出口流速v≤3m/s，符合其經濟流速，減少管路陰損。
lSR系列熱水離心泵是在ls系列泵基礎上派生的節能產品。它適用于輸送溫度低干1500c的清水或物理化學性能類似的介質。廣泛用于熱鍋爐及換熱器配套，作為循環泵，給水泵。

性能范圍IS、ISB、ISR
按額定工況點計
轉速：2900r/min、1450 r/min
進口直徑：50～200mm
流量:6.3—400m3m
揚程：5～125m
當用戶對泵的性能，材料有特殊性要求時，可根據用戶的要求給予特制。
結構說明
IS型泵系根據國際標準IS02858所規定的性能和尺寸設計的，主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承部件等所組成。lSB型泵主要由泵體、泵蓋、葉輪、軸、密封環、機械密封、軸承體等組成。lSR型泵與ls型泵基本相同，僅在泵蓋軸封處增設了水冷室，用于可靠的冷卻填料、軸及阻止熱量向軸承傳遞。采用耐高溫聚口氟填料。
泵的殼體(即泵體和泵蓋)構成泵的工作室。葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支承著泵的轉子部件，滾動軸承承受泵的徑向力軸向力。
為了平衡泵的軸向力，大多數泵葉輪前、后均有密封環，并在葉輪后蓋板上設有平衡孔。
為避免軸磨損，在軸通過填料腔的部位裝有軸套保護，軸套與軸之間裝有O型密封圈，以防沿著配合表面進氣或漏水。
lS、ISB、ISR泵的傳動方式是通過彈性聯軸器與電動機連結的．泵的旋轉方向，從驅動端看，均勻順時針方向旋轉。
如使用變徑錐管后，即吸入管徑與排出管徑相同時，排出口法蘭聯接尺寸與吸入法蘭相同。

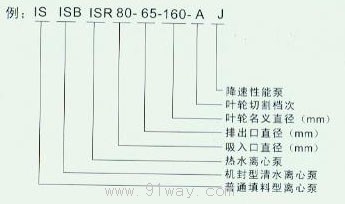

IS、ISB、ISR型離心泵型號說明

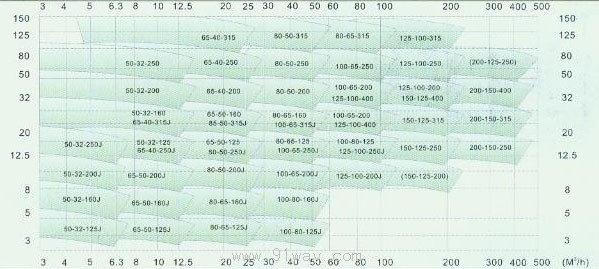

IS、ISB、ISR型譜圖

性能參數

泵型號	轉速(r/min)	流量		揚程(m)	效率%	功率(Kw)		必須汽濁余量(m)
泵型號	轉速(r/min)	(m3/h)	L/s	揚程(m)	效率%	軸功率	電機功率(Kw)	必須汽濁余量(m)
125-100-315	2900	120	33.3	132.5	60	72.1	110	4.0
		200	55.6	125	75	90.8		4.5
		240	66.7	120	77	101.9		5.0
125-100-315A	1450	191	53.1	114	73	81.3	90	4.5
125-100-315B		181.6	50.44	103	72	70.74	90	4.5
125-100-315C		171.6	47.66	92	70	61.4	75	4.5
125-100-315J	1450	60	16.7	33.5	58	9.4	15	2.5
		100	27.8	32	73	11.9		2.5
		120	33.3	30.5	74	13.5		3.0
125-100-400	1450	60	16.7	52	53	16.1	30	2.5
		100	27.8	20	65	21.0		2.5
		120	33.3	48.5	67	23.6		3.0
125-100-400A	1450	93.5	25	44	63	17.85	22	2.5
125-100-400B	1450	86.5	24	38	61	14.66	18.5	2.5
150-125-250	1450	120	33.3	22.5	71	10.4	18.5	3.0
		200	55.6	20	81	13.5		3.0
		240	66.7	17.5	78	14.7		3.5
150-125-250A	1450	187	52.08	17.5	80	11.2	15	3.0
150-125-250B	1450	173	48.1	15	79	9	11	3.0
150-125-315	1450	120	33.3	34	70	15.86	30	2.5
		200	55.6	32	79	22.08		2.5
		240	66.7	29	80	23.71		2.5

泵型號	轉速(r/min)	流量		揚程(m)	效率%	功率(Kw)		必須汽濁余量(m)
泵型號	轉速(r/min)	(m3/h)	L/s	揚程(m)	效率%	軸功率	電機功率(Kw)	必須汽濁余量(m)
150-125-315A	1450	187	52.08	28	78	18.3	22	2.5
150-125-315B	1450	173	48.1	24	77	14.7	18.5	2.5
150-125-400	1450	120	33.3	53	62	27.9	45	2.0
		200	55.6	50	75	36.3		2.8
		240	66.7	45	74	40.6		3.5
150-125-400A	1450	187	52.08	44	73	30.7	37	2.8
150-125-400B	1450	173	48.1	38	72	24.9	30	2.8
200-150-250	1450	240	66.7	22.6	70	21.1	37	3.6
		400	111.1	20	82	26.6		4.6
		460	127.8	17.2	79	27.3		4.9
200-150-250A	1450	374	103.8	17.5	80	22.3	30	4.6
200-150-250B	1450	346	96.2	15	78	18.1	22	4.6
200-150-315	1450	240	66.7	37	70	34.6	55	3.0
		400	111.1	32	82	42.5		3.5
		460	127.8	28.5	80	44.6		4.0
200-150-315A	1450	374	103.8	28	80	36.5	45	3.5
200-150-315B	1450	346	96.2	24	78	29	37	3.5
200-150-400	1450	240	66.7	55	71	48.6	90	3.0
		400	111.1	50	81	67.2		3.8
		460	127.8	45	76	74.2		4.5
200-150-400A	1450	374	103.8	44	80	56	75	3.8
200-150-400B	1450	346	96.2	38	78	45.9	55	3.8

泵型號	轉速	流量		揚程 (m)	效率 %	功率		必需汽軸余量（m）
泵型號	(r/min)	(㎡/m)	L/S	揚程 (m)	效率 %	軸功率	電機功率	必需汽軸余量（m）
65-40-250	2900	15	4.17	82	37	9.05	15	2.0
		25	6.94	80	53	10.3		2.0
		30	8.33	78	55	11.6		2.5
65-40-250A 65-40-250B	2900	23.4	6.5	70	51	8.75	11	2.0
65-40-250A 65-40-250B	2900	21.7	6.03	60	49	7.24	11	2.0
65-40-250J	1450	7.5	2.08	21	35	1.23	2.2	2.0
		12.5	3.47	20	48	1.42		2.0
		15	4.17	19.4	50	1.59		2.5
65-40-315	2900	15	4.17	127	28	18.5	30	2.5
		25	6.94	125	40	21.3		2.5
		30	8.33	123	44	22.8		3.0
65-40-315A	2900	23.9	6.64	114	38	19.5	22	2.5
65-40-315B		22.7	6.3	103	36	17.7	22	2.5
65-40-315C		21.4	5.94	92	34	15.76	18.5	2.5
65-40-315J	1450	7.5	2.08	32.3	25	2.63	4.0	2.5
		12.5	3.47	32	37	2.94		2.5
		15	4.17	31.7	41	3.16		3.0
80-65-125	2900	30	8.33	22.5	64	2.87	5.5	3.0
		50	13.9	20	75	3.63		3.0
		60	16.7	18	74	3.98		3.5
80-65-125A	2900	44.7	12.42	16	73	2.67	3.0	3.0
80-65-125J	1450	15	4.17	5.6	55	0.42	0.75	2.5
		25	6.94	5.0	71	0.48		2.5
		30	8.33	4.5	72	0.51		3.0
80-65-160	2900	30	8.33	36	61	4.82	7.5	2.5
		50	13.9	32	73	5.97		2.5
		60	16.7	29	72	6.59		3.0
80-65-160A	2900	46.8	13	28	71	5.03	7.5	2.5
80-65-125B	2900	13.3	12.04	24	69	4.11	5.5	2.5
80-65-160J	1450	15	4.17	9	55	0.67	15	2.5
		25	6.94	8	69	0.79		2.5
		30	8.33	7.2	68	0.86		3.0
80-50-200	2900	30	8.33	53	55	7.87	15	2.5
		50	13.9	50	69	9.87		2.5
		60	16.7	47	71	10.8		3.0
80-50-200A	2900	46.8	13	44	67	8.37	11	2.5
80-50-200B	2900	43.3	12.04	38	65	6.9	11	2.5
80-50-200J	1450	15	4.17	13.2	51	1.06	2.2	2.5
		25	6.94	12.5	65	1.31		2.5
		30	8.33	11.8	67	1.44		3.0

80-50-250	2900	30	8.33	84	52	13.2	22	2.5
		50	13.9	80	63	17.2		2.5
		60	16.7	75	64	19.2		3.0
80-50-250A	2900	46.3	13	70	61	14.63	18.5	2.5
80-50-250B	2900	43.3	12.04	60	59	12.24	15	2.5
80-50-250J	1450	15	4.17	21	49	1.75	3.0	2.5
		25	6.94	20	60	2.27		2.5
		30	8.33	18.8	61	2.52		3.0
80-50-315	2900	30	8.33	128	41	25.5	37	2.5
		50	13.9	125	54	31.5		2.5
		60	16.7	123	27	35.3		3.0
80-50-315A	2900	47.7	13.25	114	52	28.5	37	2.5
80-50-315B		45.4	12.6	103	50	25.4	30	2.5
80-50-315C		42.9	11.9	92	48	22.4	30	2.5
80-50-315J	1450	15	4.17	32.5	39	3.4	5.5	2.5
		25	6.94	32	52	4.19		2.5
		30	8.33	31.5	56	4.6		3.0

泵型號	轉速	流量		揚程(m)	效率 %	功率		必需汽軸余量（m）
泵型號	(r/min)	(㎡/m)	L/S	揚程(m)	效率 %	軸功率	電機功率	必需汽軸余量（m）
100-80-125	2900	60	16.7	24	67	5.86	11	4.0
		100	27.8	20	78	7.0		4.5
		120	33.3	16.5	74	7.28		5.0
100-80-125A	2900	89.4	24.83	16	76	5.12	7.5	4.5
100-80-125J	1450	30	8.33	6	64	0.77	1.5	2.5
		50	13.9	5	75	0.91		2.5
		60	16.7	4	71	0.92		3.0
100-80-160	2900	60	16.7	36	70	8.42	15	3.5
		100	27.8	32	78	11.2		4.0
		120	33.3	28	75	12.2		4.5
100-80-160A	2900	93.5	26	28	76	9.39	11	4.0
100-80-160B	2900	86.6	24.1	24	74	7.66	11	4.0
100-80-160J	1450	30	8.33	9.2	67	1.12	2.2	2.0
		50	13.9	8.0	75	1.45		2.5
		60	16.7	6.8	71	1.57		3.5
100-65-200	2900	60	16.7	54	65	13.6	22	3.0
		100	27.8	50	76	17.9		3.6
		120	33.3	47	77	19.9		4.8
100-65-200A	2900	93.5	26	44	74	15.16	18.5	3.6
100-65-200B	2900	86.6	24.1	38	72	12.47	15	3.6

100-65-200J	1450	30	8.33	13.5	60	1.84	4.0	2.0
		50	13.9	12.5	73	2.33		2.0
		60	16.7	11.8	74	2.61		2.5
100-65-250		60	16.7	87	61	23.4	37	3.5
		100	27.8	80	72	30.3		3.8
		120	33.3	74.5	73	33.3		4.8
100-65-250A	2900	93.5	26	70	70	25.5	30	3.8
100-65-250B	2900	86.6	24.1	60	68	20.85	30	3.8
100-65-250J	1450	30	8.33	21.3	55	3.16	5.5	2.2
		50	13.9	20	68	4.00		2.0
		60	16.7	19	70	4.44		2.5
100-65-315	1450	60	16.7	133	55	39.6	75	3.0
		100	27.8	125	66	51.6		3.6
		120	33.3	118	67	57.5		4.2
100-65-315A	2900	95.5	26.53	114	64	46.33	55	3.6
100-65-315B		90.8	25.2	103	62	41.04	55	3.6
100-65-315C		85.8	23.83	92	60	35.82	45	3.6
100-65-315J	1450	30	8.33	34	51	5.44	11	2.0
		50	13.9	32	63	6.92		2.0
		60	16.7	30	64	7.67		2.5
125-100-200	2900	120	33.3	57.5	67	28.0	45	4.5
		200	55.6	50	81	33.6		4.5
		240	66.7	44.5	80	36.4		5.0
125-100-200A	2900	187	52.08	44	80	28.04	37	4.5
125-100-200B	2900	173	48.1	38	78	23.12	30	4.5
125-100-200J	1450	60	16.7	14.5	62	3.83	7.5	2.5
		100	27.8	12.5	76	4.48		2.5
		120	33.3	11.0	75	4.79		3.0
125-100-250	2900	120	33.3	87	66	43.0	75	3.8
		200	55.6	80	78	55.9		4.2
		240	66.7	72	75	62.8		5.0
125-100-250A	2900	187	52.08	70	76	47.75	55	4.2
125-100-250B	2900	173	48.1	60	74	38.24	45	4.2
125-100-250J	1450	60	16.7	21.5	63	5.59	11	2.5
		100	27.8	20	76	7.17		2.5
		120	33.3	18.5	77	7.89		3.0

6.3

泵型號	轉速(r/min)	流量		揚程(m)	效率%	功率(Kw)		必須汽濁余量(m)
泵型號	轉速(r/min)	(m3/h)	L/s	揚程(m)	效率%	軸功率	電機功率	必須汽濁余量(m)
50-32-125	2900	7.5	2.08	22	47	0.96	2.2	2.0
		12.5	3.47	20	60	1.13		2.0
		15	4.17	18.5	60	1.26		2.5
50-32-125A	2900	11.2	3.11	16	58	0.84	1.1	2.0
50-32-125J	1450	3.75	1.04	5.4	43	0.13	0.55	2.0
		6.3	1.74	5.0	54	0.16		2.0
		7.5	2.08	4.6	55	0.17		2.5
50-32-160	2900	7.5	2.08	34.3	44	1.59	3.0	2.0
		12.5	3.47	32	54	2.02		2.0
		15	4.17	29.6	56	2.16		2.5
50-32-160A	2900	11.7	3.25	28	52	1.72	2.2	2.0
50-32-160B	2900	10.8	3.01	24	51	1.39	2.2	2.0
50-32-160J	1450	3.75	1.04	8.5	35	0.25	0.55	2.0
		6.3	1.74	8.0	48	0.29		2.0
		7.5	2.08	7.5	49	0.31		2.5
50-32-200	2900	7.5	2.08	52.5	38	2.82	5.5	2.0
		12.5	3.47	50	48	3.54		2.0
		15	4.17	48	51	3.95		2.5
50-32-200A	2900	11.7	3.25	44	46	3.05	4.0	2.0
50-32-200B	2900	10.8	3.01	38	44	2.55	3.0	2.0
50-32-200J	1450	3.75	1.04	13.1	33	0.41	0.75	2.0
		1.74	12.5	42	0.51	2.0
		7.5	2.08	12	44	0.56		2.5
50-32-250	2900	7.5	2.08	82	28.5	5.87	11	2.0
		12.5	3.47	80	38	7.16		2.0
		15	4.17	78.5	41	7.83		2.5
50-32-250A	2900	11.7	3.25	70	36	6.2	7.5	2.0
50-32-250B	2900	10.8	3.01	60	34	5.21	7.5	2.0

泵型號	轉速(r/min)	流量		揚程(m)	效率%	功率(Kw)		必須汽濁余量(m)
泵型號	轉速(r/min)	(m3/h)	L/s	揚程(m)	效率%	軸功率	電機功率	必須汽濁余量(m)
50-32-250J	1450	3.75	1.04	20.5	23	0.91	1.5	2.0
		6.3	1.74	20	32	1.07		2.0
		7.5	2.08	19.5	35	1.14		2.5
65-50-125	2900	15	4.17	21.8	58	1.54	3.0	2.0
		25	6.94	20	69	1.97		2.5
		30	8.33	18.5	68	2.22		3.0
65-50-125A	2900	22.4	6.22	16	67	1.46	2.2	2.5
65-50-125J	1450	7.5	2.08	5.35	53	0.21	0.55	2.0
		12.5	3.47	5.0	64	0.27		2.0
		15	4.17	4.7	65	0.30		2.5
65-50-160	2900	15	4.17	35	54	2.65	5.5	2.0
		25	6.94	32	65	3.35		2.0
		30	8.33	30	66	3.71		2.5
65-50-160A	2900	23.4	6.5	28	63	2.83	4.0	2.0
65-50-160B	2900	21.7	6.03	24	61	2.33	3.0	2.0
65-50-160J	1450	7.5	2.08	8.8	50	0.36	0.75	2.0
		12.5	3.47	8.0	60	0.45		2.0
		15	4.17	7.2	60	0.49		2.5
65-40-200	2900	15	4.17	53	49	4.42	7.5	2.0
		25	6.94	50	60	5.67		2.0
		30	8.33	47	61	6.29		2.5
65-40-200A	2900	23.4	6.5	44	58	4.83	5.5	2.0
65-40-200B	2900	21.7	6.03	38	56	4.01	5.5	2.0
65-40-200J	1450	7.5	2.08	13.2	43	0.63	1.1	2.0
		12.5	3.47	12.5	55	0.77		2.0
		15	4.17	11.8	57	0.85		2.5

結構圖

IS、ISB、ISR型離心泵（示意圖）
