NGCQ型高溫磁力泵產品詳細說明：

NGCQ系列磁力泵廣泛應用于石油、化工、冶金、制藥、電鍍、環保等行業，可輸送100℃以下易燃、易爆、劇毒、貴重液體。

性能
流量：3.2-100m3/h 　揚程：20-80m　功率：0.75－75KW
使用溫度(風冷卻-60℃-260℃)(水冷卻260℃-450℃)

NGCQ型高溫磁力泵特點
用磁力傳動原理及設置水冷卻與風冷卻裝置無泄漏輸送腐蝕性高溫介質。



結構說明

序號	零件名稱	材料	序號	零件名稱	材料
1	泵體	不銹鋼	8	軸承體	不銹鋼
2	靜環	不銹鋼	9	外磁鋼總成	磁體組件
3	葉輪	不銹鋼	10	隔離套	不銹鋼
4	密封圈	聚四氟乙烯	11	內磁鋼總成	磁體組件
5	前后止推環	碳化鎢	12	冷卻箱	組合件
6	前后軸承	碳石墨	13	泵軸	不銹鋼
7	前后軸承	碳化鎢	14	聯接架	鑄鐵

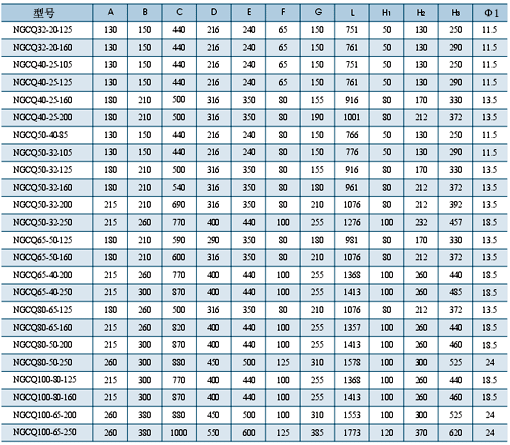

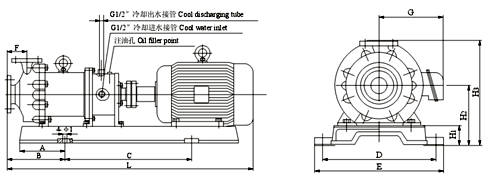

外型和安裝尺寸
