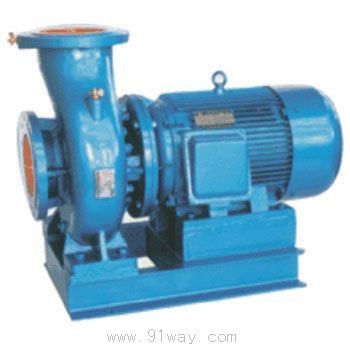

CJW臥式管道離心泵產品詳細說明：

一、產品概述
CJW系列臥式離心泵是在CJL基顧上，吸收國際同類先進技術，研制開發的最新一代臥式離心泵，能滿足用戶各種狹小場合的使用，完美的設計，安裝使用方便，泵軸絕對同心度及葉輪極好的動靜平衡，保證了運行時無動靜、低噪音。采用碳化硅，氟橡硬質合金機械密封，泵體過流部分壁厚加厚能保證靜壓高的循環系統正常使用，按國際標準ISO2858設計制造，性能完全符合國家JB/T53058-93標準。

二、CJW臥式管道離心泵特點
1、高效節能：采用CFD計算流體動力學，分析計算出泵內壓力分布和速度分布關系、優化泵的流道設計，確保泵有高效 的水力形線，提高了泵的效率。
2、運行平穩，安全可靠：電機和水泵同軸直聯、同心度高，運行平穩，安全可靠。
3、不銹鋼軸套：軸的機封位置是相對易被銹蝕之處，直聯式泵軸一旦被銹蝕，易造成機封密封失效。CJW泵此處采用鑲配不銹鋼軸套，避免銹蝕發生，提高了軸壽命，降低了運行維護成本。
4、軸承：泵所配電機中的軸承勻采用封閉式軸承，正常使用時，免電機軸承的維護與保養。
5、機封密封：采用不銹鋼碳化硅、氟橡膠等材料制成。平衡式耐高溫、耐高壓，運行壽命長，不滲漏，對軸無磨損，不積水垢，保證工作環境的整潔。
三、產品用途

CJW臥式管道離心泵可分為CJW臥式清水泵，CJWR臥式熱水泵，CJWH臥式化工泵，CJWB臥式管道油泵，CJWD臥式低轉速清水泵。
1.CJW泵適用于工業和城市給排水，高層建筑增壓送水，消防增壓，遠距離輸水，暖通制冷循環，各種給水設備，鍋爐的配套使用，供輸送清水或物理，化學性質類擬于清水的其它液體之用，介質溫度T≤80℃。
2.CJWR泵適用于冶金、化工、紡織、造紙以及飯店、浴室、鍋爐熱水增壓循環和城市住房采暖循環等場合，介質溫度T≤120℃。
3.CJWH泵輸送有腐蝕性液體，溫度T≤120℃。
4.CJWB泵輸送油類或易燃、易爆液體，如柴油、汽油、煤油等。
5.CJWD泵適用于要求噪音低的場合，溫度T≤100℃。
四、工作條件

流量范圍：2～1400m 3 /h
揚程范圍：5～135m
介質溫度：－15℃～＋120℃
環境溫度：≤+40℃
系統工作壓力：≤1.6Mpa
五、結構圖

序號部件名稱序號部件名稱
1底板5機械密封
2泵體6主軸
3葉輪7檔水圈
4泵蓋8電機

六、CJW臥式管道離心泵性能參數表

泵型號	流量		揚程 (m)	效率 (%)	轉速 (r/min)	電機功率 (kw)	汽蝕佘量 (m)
	(m 3 /h)	(l/s)
15-80	1.5	0.42	8	34	2800	0.18	2.3
20-110	2.5	0.69	15	34	2800	0.37	2.3
20-160	2.5	0.69	32	25	2900	0.75	2.3
25-110	4	1.11	15	42	2900	0.55	2.3
25-125	4	1.11	20	36	2900	0.75	2.3
25-125A	3.6	1.0	16	35	2900	0.55	2.3
25-160	4	1.11	32	32	2900	1.5	2.3
25-160A	3.7	1.03	28	31	2900	1.1	2.3
32-125	5	1.39	20	44	2900	0.75	2.3
32-125A	4.5	1.25	16	43	2900	0.5	2.3
40-100	6.3	1.75	12.5	54	2900	0.55	2.3
40-100A	5.6	1.56	10	52	2900	0.37	2.3
40-125	6.3	1.75	20	46	2900	1.1	2.3
40-125A	5.6	1.56	16	45	2900	0.75	2.3
40-160	6.3	1.75	32	40	2900	2.2	2.3
40-160A	5.9	1.64	28	39	2900	1.5	2.3
40-160B	5.5	1.53	24	38	2900	1.1	2.3
40-200	6.3	1.75	50	33	2900	4.0	2.3
40-200A	5.9	1.64	44	31	2900	3.0	2.3
40-200B	5.3	1.47	36	29	2900	2.2	2.3
40-250	6.3	1.75	80	28	2900	7.5	2.3
40-250A	5.9	1.64	70	28	2900	5.5	2.3
40-250B	5.5	1.53	60	27	2900	4.0	2.3
40-100(I)	12.5	3.47	12.5	62	2900	1.1	2.3
40-100(I)A	11	3.05	10	60	2900	0.75	2.3
40-125(I)	12.5	3.47	20	58	2900	1.5	2.3
40-125(I)A	11	3.05	16	57	2900	1.1	2.3
40-160(I)	12.5	3.47	32	52	2900	3.0	2.3
40-160(I)A	11.7	3.25	28	51	2900	2.2	2.3
40-160(I)B	10.4	2.89	22	50	2900	1.5	2.3
40-200(I)	12.5	3.47	50	46	2800	5.5	2.3
40-200(I)A	11.7	3.25	44	45	2900	4.0	2.3
40-200(I)B	10.6	2.94	36	44	2900	3	2.3
40-250(I)	12.5	3.47	80	38	2900	11	2.3
40-250(I)A	11.6	3.22	70	38	2900	7.5	2.3
40-250(I)B	10.8	3.0	60	37	2900	7.5	2.3
40-250(I)C	10.0	2.78	52	36	2900	5.5	2.3
50-100	12.5	3.47	12.5	62	2900	1.1	2.3
50-100A	11	3.05	10	60	2900	0.75	2.3
50-125	12.5	3.47	20	58	2900	1.5	2.3
50-125A	11	3.05	16	57	2900	1.1	2.3
50-160	12.5	3.47	32	52	2900	3.0	2.3
50-160A	11.7	3.25	28	51	2900	2.2	2.3
50-160B	10.4	2.89	22	50	2900	1.5	2.3
50-200	12.5	3.47	50	46	2900	5.5	2.3
50-200A	11.7	3.25	44	45	2900	4.0	2.3
50-200B	10.6	2.94	36	44	2900	3	2.3
50-250	12.5	3.47	80	38	2900	11	2.3
50-250A	11.6	3.22	70	38	2900	7.5	2.3
50-250B	10.8	3.0	60	37	2900	7.5	2.3
50-250C	10.0	2.78	52	36	2900	5.5	2.3
50-100(I)	25	6.94	12.5	69	2900	1.5	2.5
50-100(I)A	22.3	6.19	10	67	2900	1.1	2.5
50-125(I)	25	6.94	20	68	2900	3.0	2.5
50-125(I)A	22.3	6.19	16	66	2900	2.2	2.5
50-160(I)	25	6.94	32	63	2900	4.0	2.5
50-160(I)A	23.4	6.5	28	62	2900	4.0	2.5
50-160(I)B	21.6	6.0	24	58	2900	3.0	2.5
50-200(I)	25	6.94	50	58	2900	7.5	2.5
50-200(I)A	23.5	6.53	44	57	2900	7.5	2.5
50-200(I)B	21.8	6.06	38	55	2900	5.5	2.5
50-250(I)	25	6.94	80	50	2900	15	2.5
50-250(I)A	23.4	6.5	70	50	2900	11	2.5
50-250(I)B	21.6	6.0	60	49	2900	11	2.5
50-315(I)	25	6.94	125	40	2900	30	2.5
50-315(I)A	23.7	6.58	113	40	2900	22	2.5
50-315(I)B	22.5	6.25	101	39	2900	18.5	2.5
50-315(I)C	20.6	5.72	85	38	2900	15	2.5
