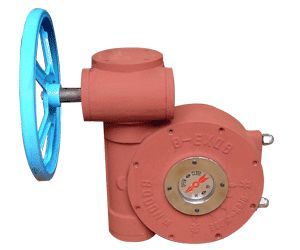

產品名稱： | QDX3-S系列雙級蝸輪箱 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 泵閥管件 -- 手動執行機構 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
QDX3-S系列雙級蝸輪箱
產品詳細介紹：
部分回轉型閥門手動裝置
該產品是一種90°回轉型驅動裝置,適用于球閥、蝶閥、旋塞閥等類閥門。特殊型可輸出360°轉角。產品共有12個型號。通常增設一級蝸輪減速機構。為又級傳動，以減少手動操作力。
|
QDX3-S系列雙級蝸輪箱技術數據
| ||||||||||||
|
型號 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
速比 |
399:1 |
409:1 |
513:1 |
450:1 |
550:1 |
500:1 |
600:1 |
1580:1 |
1950:1 |
2350:1 |
2650:1 |
2650:1 |
|
輸入力矩Nm |
78 |
98 |
112 |
122 |
133 |
156 |
156 |
156 |
195 |
195 |
195 |
250 |
|
輸出力矩Nm |
2334 |
3006 |
4309 |
4000 |
5480 |
5850 |
7020 |
18500 |
28500 |
34500 |
39000 |
50000 |
|
旋轉行程 |
90° |
90° |
90° |
90° |
90° |
90° |
90° |
90° |
90° |
90° |
90° |
90° |
|
限位調整 |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
±5° |
|
連接尺寸
| ||||||||||||
|
連接法蘭φ |
125 |
150 |
175 |
210 |
260 |
300 |
350 |
415 |
475 |
560 |
650 |
800 |
|
連接孔中心φ |
102 |
125 |
140 |
165 |
200 |
254 |
298 |
356 |
406 |
483 |
590 |
720 |
|
法蘭凹面φ |
70×3 |
85×3 |
100×4 |
130×5 |
160×5 |
200×5 |
230×5 |
260×5 |
300×8 |
370×8 |
490×8 |
600×8 |
|
孔徑：孔數 |
M10×4 |
M12×4 |
M16×4 |
M20×4 |
M16×4 |
M16×8 |
M20×8 |
M20×10 |
M20×12 |
M22×12 |
M27×12 |
M30×12 |
|
軸孔直徑mm |
24 |
30 |
36 |
40 |
40 |
60 |
80 |
90 |
110 |
130 |
160 |
200 |
|
平鍵尺寸×條數×位置 |
8×1 |
10×1 |
12×1 |
12×2× 90° |
16×2× 90° |
18×2× 90° |
22×2× 90° |
28×2× 90° |
28×2× 90° |
32×2× 90° |
32×2× 90° |
36×2× 90° |
|
安裝高度 |
62 |
68 |
75 |
105 |
110 |
120 |
120 |
150 |
180 |
195 |
205 |
250 |
|
手輪直徑φ |
240 |
180 |
320 |
350 |
400 |
500 |
500 |
500 |
600 |
600 |
600 |
600 |
|
閥門參配 | ||||||||||||
|
蝶閥參配DN |
125-150 |
200-250 |
300-350 |
400-450 |
500-500 |
700 |
800 |
900-1000 |
1100-1200 |
1400-1600 |
1800-2000 |
2400 |
|
球閥門參配DN |
80 |
100 |
150 |
200 |
250-300 |
350 |
400 |
500 |
600 |
800 |
1000 |
1200 |
雙級型連接數據表
|

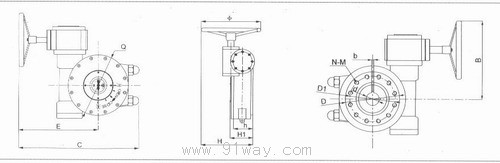

外形尺寸
| ||||||||||||||
|
型號 |
位置
| |||||||||||||
|
A |
B |
C |
D |
E |
F |
G |
H |
h |
2-b |
N-M深 L |
d |
φ |
重量kg | |
|
QDX3-S6 |
470 |
500 |
320 |
250 |
290 |
170 |
170 |
125 |
105 |
10 |
4-M20 32 |
45 |
320 |
451 |
|
QDX3-S7 |
515 |
525 |
340 |
290 |
300 |
200 |
190 |
140 |
110 |
15 |
8-M16 28 |
50 |
350 |
58 |
|
QDX3-S8 |
550 |
590 |
360 |
335 |
350 |
260 |
220 |
170 |
125 |
18 |
8-M16 40 |
75 |
400 |
90 |
|
QDX3-S9 |
630 |
710 |
435 |
400 |
400 |
285 |
350 |
210 |
130 |
22 |
8-M20 45 |
80 |
500 |
116 |
|
QDX3-S10 |
820 |
790 |
580 |
415 |
425 |
356 |
310 |
230 |
140 |
28 |
12-M20 40 |
90 |
500 |
195 |
|
QDX3-S11 |
850 |
940 |
560 |
475 |
450 |
406 |
350 |
280 |
165 |
28 |
18-M20 40 |
110 |
500 |
300 |
|
QDX3-S12 |
1030 |
483 |
330 |
195 |
32 |
18-M22 50 |
130 |
500 |
600 | |||||
|
QDX3-S13 |
1150 |
590 |
400 |
205 |
32 |
18-M27 50 |
160 |
500 |
1000 | |||||
|
QDX3-S14 |
1520 |
720 |
450 |
250 |
36 |
18-M30 50 |
200 |
600 |
2000 | |||||
