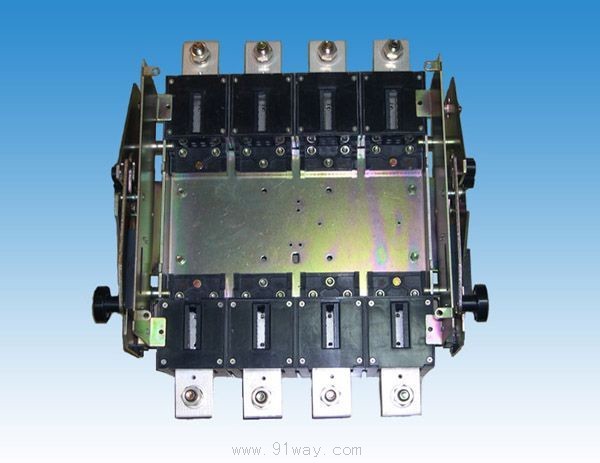

CH2系列塑殼斷路器抽出式裝置
CH2系列抽出式接線裝置是用于轉換斷路器與主電路的接通、斷開或隔離，便于斷路器故障的快速維修與更換，本裝置采用杠桿原理，操作方便快速。

功能結構
杠桿式結構，可實現快速插拔
可加裝可靠的機械聯鎖或者電氣連鎖
具有板前出線、板后水平或板后垂直多種接線方式
可為400~800A國內外各類塑殼斷路器配裝

安裝操作示意圖
1、 插入過程：
斷開斷路器,使手柄處于圖示抽出位置,然后再將斷路器放入底座導軌槽中,轉動聯鎖裝置使其處于解鎖位置,然后再將手柄按圖示插入方向轉動使手柄處于圖示插入位置，此時聯鎖裝置應自動鎖上并且到位指示裝置接通。
2、 抽出過程
斷開斷路器,轉動聯鎖裝置使其處于解鎖位置,然后再將手柄按圖示抽出方向轉動，此時斷路器主觸頭與底座主觸頭斷開,聯鎖裝置應自動鎖上;為了防止滑脫此時斷路器無法抽出，需再次轉動聯鎖裝置使其處于解鎖位置，然后再將手柄按圖示抽出方向轉動使手柄處于圖示抽出位置，此時方可將斷路器抽出。(如上圖)

CH2系列塑殼斷路器抽出式裝置外形及安裝尺寸
