產品概述
JY系列液位控制器采用注射成型，內置觸頭機構，利用液體的浮力作用使控制器隨著液面的上升或者下降而自動翻轉，其內部的觸頭發生通與斷的狀態變換而發出控制信號。因無任何外部操作機構，動作準確可靠，特別適用于含有雜質和粘稠物的活水排放自動控制、工業生產中非易燃易爆液體的自動控制以及生活用水、消防水池的自動供給控制。

主要技術參數:
1. 高密封 , 耐壓 ,0.3 mpa/cm 2 .
2. 耐弱酸 , 耐弱堿 , 耐腐蝕 .
3. 使用溫度 :60 ℃
4. 工作電壓電流 :AC250V/15A
5. 機械壽命 :1500 萬次 , 電氣壽命 :3 萬次
6. 信號線 :3 X 44 / 0.17 mm

工作原理
液位控制器電纜中有三根控制線，黑色 ( 輸入線 ) ，棕色和藍色 ( 輸出線 ) 。其中黑色線和棕色線是排水系統的控制線，當控制器上浮到設定位置，黑色線和棕色線觸頭接通，輸出開泵信號；控制器下降到設定位置，黑色線和棕色線觸頭分開，終止開泵信號。而黑 色線和藍色線是給水系統的控制線，當控制器下降到設定位置，黑色線和藍色線觸頭接通，輸出開泵信號，控制器上浮到設定位置，黑色線和藍色線觸頭斷開，終止開泵信號。也可以采用多套控制器串聯方式來控制水泵，防止控制器在工作中失常而損壞設備。

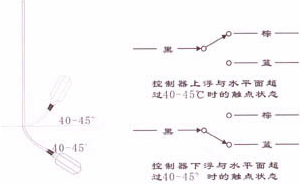

電器原理

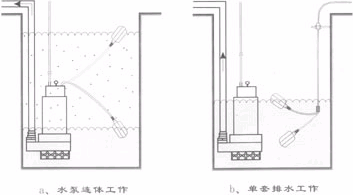

JY-2A型液位控制器安裝方式

注意事項
控制器信號線長度分 2m 、 4mm 、 10mm 、 15m 、 20m 六種規格，如需特殊長度可協議制造。控制器信號線不夠需中間接頭時，決不能讓接頭浸入導電水中，未使用的信號線必須予以絕緣。已安裝在工作中的液位控制器如長時間不工作，應每月定期檢查一次。
