BXM(D)8060系列防爆照明(動力)配電箱(ⅡB)產品詳細說明：

BXM(D)8060系列防爆照明(動力)配電箱(ⅡB)

適用范圍
.1.1區 2區危險場所.
.2.IIA IIB IIC類爆炸性氣體環境.

訂貨須知
用戶在訂貨時,須注明配電箱的回路數,各回路相應的電流數,以及斷路器的極數,若帶漏電功能,則還需注明;若帶總開關,則注明
總開關的電流數及極數,并注明進出線方向,進出線規格及對應的數量有。

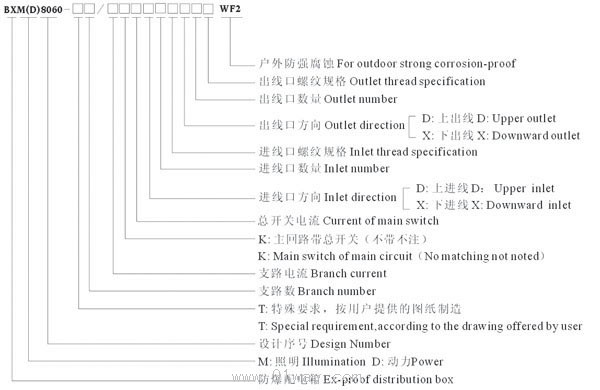

型號含義



產品特點

1.本產品為復合型,外殼采用玻璃纖維增強不飽和聚酶樹脂壓制而成,內裝斷路器為我公司特制的防爆元件,外殼采用增安型結構具有
較好的防水 防塵和耐沖擊等優良性能,由于產品主要部件均采用工程塑料,因此具有較強的防腐性能.
2.本產品經過科學的優化設計,產品結構輕巧,緊湊,但用戶安裝接線和維修空間較大
3.具有過載短路保護功能,可根據要求增加漏電保護等功能
4.鋼管和電纜布線均可
5.符合GB3836-2000,IEC60079標準要求

BXM(D)8060系列防爆照明(動力)配電箱(ⅡB)技術參數

型號 Type

額定電壓 (V) Rated voltage

主回路額定 電流(A) Rated current of main circuit

支路數 Branch number

主回路總 開關數(臺) Switch Number of main circuit

支路額定 電流(A) Branch current

防爆標志 Ex-mark

管螺紋 Thread

電纜外徑(φ,mm) Cable＇s outer diameter

防護等級 Protection grade

防腐等級 Corrosion-proof category

進線 lnlet

出線 Outlet

進線 lnlet

出線 Outlet

BX□50-4

380 220

63

4

1 3 5 10 15 20 25 32 40 50 60

Exed IICT6

G11/4〃 - G2〃

G1/2〃 - G11/2〃

18 22 26

10～22

IP55

WF2

BX□50-6

6

30 34 36

BX□50-8

8

BX□50-10

10

BX□50-12

12

18 22 26

BX□50-4K

4

1

BX□50-6K

6

BX□50-8K

8

30 34 36

BX□50-10K

10

BX□50-12K

12

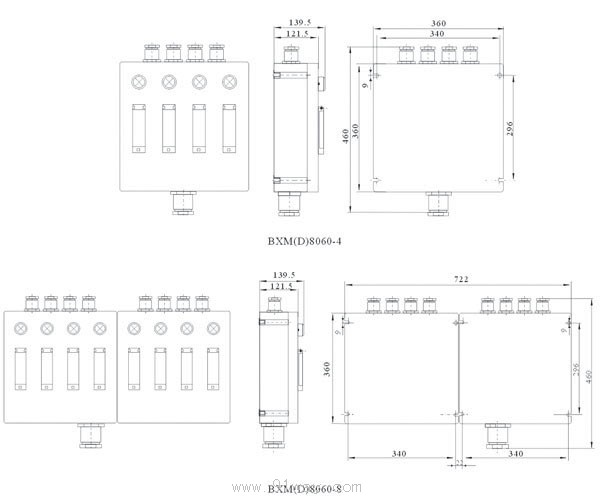

外形及安裝舉例
