您的位置：您的位置：首頁 → 泵閥管件 → 閥門產品 → 調節閥 → ZHSP型電動直通單座調節閥

產品名稱：

ZHSP型電動直通單座調節閥

型號規格：

放大圖片

產品類別：

常規產品 -- 泵閥管件 -- 調節閥

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916950330

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

ZHSP型電動直通單座調節閥產品詳細說明：

一、概述

ZHSP系列電動直通單座調節閥由DKZ型系列直行程電動執行機構和直通單座閥兩部分組成，以單相交流220V電源為動力，接受0~10mA或4~20mA直流信號，自動地控制調節閥開度，達到對管道內流體的壓力、流量、液位等工藝參數的連續調節。

該產品具有動作靈敏、能源取用方便、信號傳輸迅速等特點。廣泛應用電力、冶金、化工、輕紡等工業自動控制系統中。

二、ZHSP型電動直通單座調節閥主要技術參數和性能指標

1、主要技術參數

公稱通徑DN（mm）	G3/4″							20				25	32	40		50	65	80	100	125	150	200
閥座直徑DN（mm）	3	4	5	6	7	8		10	12	15	20	26	32	40		50	66	80	100	125	150	200
額定流量系數Kv	0.08	0.12	0.2	0.32	0.5	0.8		1.2	2	3.2	5	8	12	20		32	50	80	120	200	280	450
流量特性	直線							直線、等百分比
公稱壓力PN（MPa）	10							1.6，4.0，6.4
連接型式	管螺紋連接G3/4							法蘭連接：PN1.6按JB79-59標準； PN4.0按JB79-59標準
配用執行機構型號	DKZ-310							DKZ-310				DKZ-310					DKZ-410			DKZ-410
出抽推力（N）	4000							4000				4000					6400			6400
行程L（mm）	10						10					16			25		40			60
全行程時間（S）	8							8				12.5			20		32			50
作用方式	電開式（K）常用；電關式（B）
輸入信號	0~10mA 4~20mA DC
供電電源	220V；50~60Hz
固有可調比R	30：1

2、主要技術性能指標

項目	技術性能指標
基本誤差%	≤±5
回差%	≤3
死區%	≤5
泄漏量	0.01%×閥額定容量
額定流量系數誤差%	≤±10；當KV≤6.3時，為≤±15

3、閥門材料和適用溫度范圍

閥體材料	材料牌號	公稱壓力（MPa）	適用溫度范圍（℃）
閥體材料	材料牌號	公稱壓力（MPa）	常溫型	散熱型
鑄鐵	HT200	1.6	-20~200	-
鑄鋼	ZG230~450	4.0，6.4	-40~250	-40~450
鑄不銹鋼	ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti	4.0，6.4	-40~250	-60~450

4、允許壓差

公稱通徑	G3/4″						20
閥座直徑	3	4	5	6	7	8	10	12	15	20
允許壓差（MPa）	公稱壓力值				4.9	3.7	2.4	1.6	1.1	0.6
公稱通徑	25	32	40	50	65	80	100	125	150	200
允許壓差（MPa）	PN值	5.0	2.8	1.7	1.7	1.0	0.6	1.1	0.7	0.4

注：DN20配DKZ-310其允許壓差達公稱壓力值

5、ZHSP型電動直通單座調節閥外形尺寸

公稱通徑DN（mm）	A×B	L			H1		H2
公稱通徑DN（mm）	A×B	PN1.6	PN4.0	PN6.4	常溫型	散熱型	H2
G3/4″	ø160	120（PN10）			391	478	32
20	230×460	180	190	190	653	804	65
25		185	190	200	665	816	99
32		200	210	210	671	822	105
40		220	230	235	683	834	116
50	230×530	250	255	265	698	849	131
65		275	285	295	789	949	165
80		300	310	320	792	852	173
100		350	355	370	796	956	177
125	260×630	410	425	440	847	1062	225
150		450	460	475	855	1070	233
200		550	560	570	894	1109	272

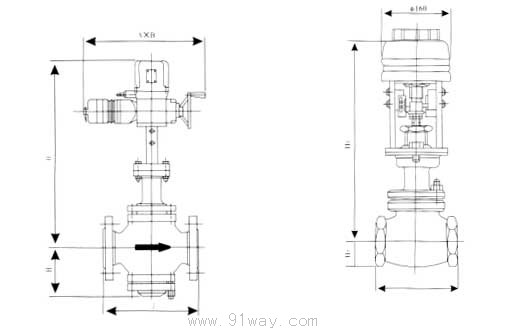

ZHSP型電動直通單座調節閥（示意圖）
