ZJHJ精小型氣動薄膜調節角閥單座閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓力損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量溫度、液位保持在給定值。特別適用于允許泄漏量小，閥前后壓差不大的高粘度，含有懸浮物和顆粒狀物質流體的調節，可避免結焦、堵塞、便于自?xún)襞c清洗的場合。
一、閥體
形式：角形單座鑄造閥
公稱通徑：20-300mm
公稱壓力：PN1.64.06.4MPa
連接形式：法蘭按JB78-59JB79-59
材料：HT200ZG230—450ZG1Cr18Ni9TiZG0Cr18Ni12Mn2Ti


二、上閥蓋
常溫型：-20~+200℃
散熱型：-40~+450℃
壓蓋形式：螺栓壓緊式
填料：V型聚四氟乙烯填料，柔性石墨、不銹鋼波紋管。
三、閥內組件
閥芯型式：上導向單座柱塞型閥芯
流量特性：等百分比特性、線性特性和快開特性
材料：1C18Ni9Ti0Cr18Ni12Mo2Ti
四、執行機構
型式：多彈簧式薄膜執行機構
膜片材料：丁晴橡膠夾增強滌綸積物
彈簧范圍：0.02~0.10、0.08~0.24MPa
供氣壓力：0.14、0.16、0.28、0.40MPa
氣源接頭：內螺紋M10×1
環境溫度：-30~+70℃
閥作用型式：氣—開式或氣—關式
附件：定位器、手輪機構
五、性能
泄漏量：金屬閥座符合標準ANSIB16.104IV級
小于額定Cv的0.01%
回差：3%(不帶定位器)
1%(帶定位器)
線性：±5%(不帶定位器)
±1%(帶定位器)
備注：使用V型聚四氟乙烯填料
可調范圍：50:1

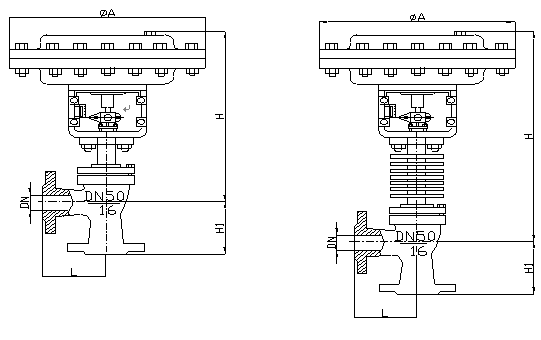

六、ZJHJ型氣動角型調節閥規格參數表
