ZAJD型電動調節蝶閥產品詳細說明：

ZAJD型電動蝶閥有開關型和智能型二種，蝶閥與CWR執行機構配套，輸入控制信號（4~20mADC或1~5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

一、閥體
公稱通徑：50－400mm
公稱壓力：PN1.0，1.6，2.5MPa
連接形式：法蘭式按JB/T78－59 JB79－59對夾式法蘭連接
材 料：HT200 ZG25I ZG1Cr18Ni9
ZG0Cr17Ni12Mo2 襯四氟
介質溫度：常溫型：-20ºC～+200ºC 散熱型：-40ºC～+450ºC

二、閥內組件
閥芯形式：閥板
流量特性：直線特性或等百分比特性
材 料：HT200 ZG25I 1Cr18Ni9Ti襯橡膠襯四氟乙烯
三、執行機構：
類型：可選用PS系列、3810、CWR系列電子式角行程執行機構。
技術參數和性能：請參閱對應的執行機構與閥門定位器說明書。

四、ZAJD型電動調節蝶閥規格參數表

流量系數（Kv）

110

180

232

368

656

735

1240

2025

2712

3875

5038

動作范圍

0－90º

允許壓差△P

小于公稱壓力（1.6MPa）

泄漏量Q

按GB/T4213－92，為Kv值的10-4

環境溫度ºC

－20～60ºC

基本誤差

±2.5%

回差

±2.5%

死區

1%

可調范圍

250:1 350:1

配用執行機構

CKR—05 10 PSQ101 381RSA－05

CKR— 20 PSQ201 381RSC－30

CKR－40 PSQ501 381RSC－50

CKR－60 PSQ701

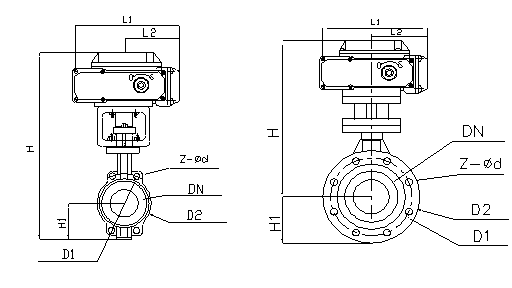

五、ZAJD971（973）電動對夾式蝶閥尺寸

公稱通徑DN	L 閥厚度	H	H1	D1	Z-фd	D2	L1	L2
50	43	452	80/112	120/125	4-18	165	208	120
65	46	475	88/115	136/145	4-18	185	208	120
80	46/49	516	96/120	160	8-18	200	208	120
100	52/56	551	115/140	185	8-18	220	208	120
125	56/64	566	128/170	210	8-18	250	208	120
150	56/70	606	140/180	240	8-22	285	256	156
200	60/71	731	175/210	295	8-22	340	256	156
250	68/76	778	202/240	355	12-22	395/405	256	156
300	78/83	830	242/290	410	12-22	445/460	256	156
350	78/92	996	266/320	470	16-22	505/520	346	156
400	102	1058	298/350	515/525	16-26	565/580	346	156

注：表中數據XX/XX，“L”“H1”為軟密封/硬密封；“D1、D2”為壓力1.0Mpa/1.6Mpa

六、ZAJD941（943）電動法蘭式蝶閥外形尺寸

公稱通徑DN	L 閥厚	H	H1	D2	D1	Z-ød	L1	L2
50	108	539	83/112	165	125	4-18	208	120
65	112	554	93/115	185	145	4-18	208	120
80	114	569	100/120	200	160	8-18	208	120
100	127	614	110/138	220	180	8-18	208	120
125	140	649	125/164	250	210	8-18	208	120
150	140	725	143/175	285	240	8-22	256	156
200	152	835	180/208	340	295	8-22/12-22	256	156
250	165	890	200/243	395/405	350	12-22/12-26	256	156
300	178	995	250/283	445/460	400	12-22/12-26	256	156
350	190	1155	270/310	505/520	460	16-22/16-26	346	156
400	216	1225	300/340	565/580	515	16-26/16-30	346	156

注：表中數據XX/XX，“H1”列為軟密封/硬密封；“D2、Z-ød”列表示壓力1.0MPa/1.6MPa

七、ZAJD型電動調節蝶閥型號編制說明

Z	A	J	D	9	71	F	16	P	G
自控閥門	執行機構類型：	位移 特征：	閥門代號：	傳動形式：	連接形式：	密封面材料：	公稱 壓力：	閥體 材質：	溫度類型：
	D：表示PS系列	J：表示角行程	Q：表示球閥	9：表示電動	41：表示法蘭	F：表示四氟乙烯	16：表示1.6MPa	C：表示碳鋼	G：表示中溫型
	R：表示3810系列	S：表示直行程	D：表示碟閥	6：表示氣動	11：表示絲扣	H：表示金屬硬密封	25：表示2.5MPa	P：表示不銹鋼	常溫省略
	A：CKR系列		V：表示V形球閥		71：表示對夾式		40：表示4.0MPa	R：表示316L
	C：其它系列						64：表示6.4MPa	F46：表示閥體襯四氟

八、訂貨須知
1.產品型號與名稱 6.額定流量系數
2.公稱通徑DN(mm) 7.介質種類和溫度范圍
3.公稱壓力 8.閥前后壓力（壓差）
4.流量特性 9.電源電壓和控制信號
5.閥體材質 10.其它特殊要求
