ZRJQ電動O型(可防爆)球閥產品詳細說明：

一、結構特點和應用范圍
ZRJQ型電動O型切斷球閥，是由電子式角行程電動執行機構3810R或3410R系列與球閥組成。具有結構簡單，切換迅速、流通能力大，零泄漏等特點，適用于高粘度、含纖維、固體顆粒流體的場合，廣泛應用于石油化工，冶金、輕工等工業自控領域?qū)�氣體、液體輸送管道中介質的切斷或流通。

二、執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

三、技術參數和性能指標

球閥調節機構主要技術參數

公稱通徑 mm		15	20	25	32	40	50	80	100
額定流量系數Kv		20	38	72	110	170	270	510	940
公稱壓力 MPa		1.0；1.6；6.4
額定轉角 °		0～90
流量特性		快開
介質溫度 ℃		-20～120
閥體材質		HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
球體材質		1Cr18Ni9；0Cr18Ni12Mo2Ti
配執行機構型號	PN10、16	381RSA-05 341RSA-05			381RS(X)B-10 341RS(X)B-10			381RSC-30 341RSC-30
	PN64	381RS(X)B-10 341RS(X)B-10			381RSC-30 341RSC-30			381RSD-150 341RSD-150

注：1.根據現場使用條件，可配用防爆型執行機構。
2.可為用戶提供GB、ANSI、JPI、JIS、DIN等國外法蘭標準產品，其法蘭距按用戶需要確定。

角行程電動執行機構主要技術參數

類別	型 號	輸出力矩 N.m	動作時間 S/90°	技術參數
普通型	381RSA-05 341RSA-05	50	17	電 源：220±10%Va.c.50Hz 驅動電機：交流可逆電機 輸入信號：1-5V d.c. 4-20mA d.c.(信號線用屏蔽線) 開度信號：4-20mA d.c. 保護等級：相當IP55 防爆標志：ExdⅡBT4
	381RSB-10 341RSB-10	100	18
	381RSC-30 341RSC-30	300	24
	381RSD-150 341RSD-150	1500	42
防爆型	381RXB-10 341RXB-10	100	18

性能指示
泄漏量：完全切斷嚴密不漏（試驗介質為水）。

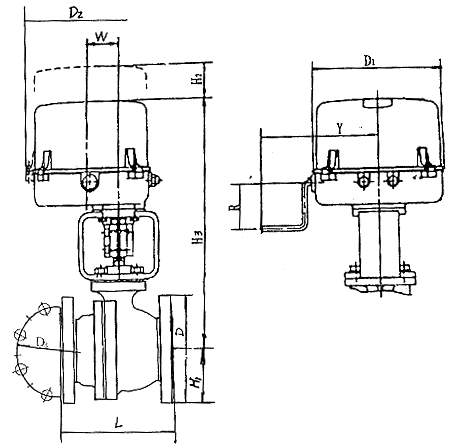

四、外形尺寸

PN16電動O型切斷球閥外形尺寸 mm

公稱通徑	L	D	H1	H2	H3	D3	D1	R	Y	D2	W
15	112	95	48.5	120	322	65	225	80	200	260	56
20	120	105	51.5	120	325	75	225	80	200	260	56
25	128	115	55	120	333	85	225	80	200	260	56
32	150	135	67.5	155	427	100	255	160	225	290	68
40	170	145	72.5	155	448	110	255	160	225	290	68
50	180	160	72.5	155	456	125	255	160	225	290	68
80	200	195	100	165	535	160	335	160	260	380	80
100	230	215	110	165	568	180	335	160	260	380	80
125	356	245	152	165	635	210	335	320	260	380	80
150	394	280	170	165	700	240	335	320	260	380	80
200	457	335	300	120	860	295	470	400	365	520	65

PN64電動O型切斷球閥外形尺寸 mm

公稱通徑	L	D	H1	H2	H3	D3	D1	R	Y	D2	W
20	145	125	37.5	155	366	90	255	160	225	290	68
25	156	135	39	155	366.5	100	255	160	225	290	68
40	200	165	87.5	165	506	125	335	160	260	380	80
50	215	175	87.5	165	516	135	335	160	260	380	80
80	260	210	112.5	120	670	170	520	200	365	520	65
100	300	250	133	120	698	200	520	200	365	520	65
125	381	295	200	120	710	240	470	400	365	520	65
150	403	340	270	120	730	280	470	400	365	520	65

五、型號編制說明

Z	R	J	Q	9	41	F	25	C	G
自控閥門	執行機構類型：	位移特征：	閥門代號：	傳動方式：	連接形式：	密封面材料：	公稱壓力：	閥體材質：	溫度類型：
	D：表示PS系列	J：角行程	Q：表示球閥	9表示電動	41：表示法蘭	F：表示四氟乙稀	16：表示1.6MPa	C：表示碳鋼	G：表示中溫型
	R：表示3810系列	S：直行程	D：表示碟閥	6：表示氣動	11：表示絲扣	H：表示金屬硬密封	25：表示2..5MPa	P：表示不銹鋼	常溫省略
	A：CKR系列		V：表示V形球閥		71：表示對夾式		40：表示4.0MPa	S：表示塑料
							64：表示6.4MPa	F46：表示閥體襯四氟

六、訂貨須知
1.產品型號與名稱  6.額定流量系數
2.公稱通徑DN(mm)  7.介質種類和溫度范圍
3.公稱壓力        8.閥前后壓力(壓差)
4.流量特性        9. 電源電壓和控制信號
5.閥體材質        10.其它特殊要求
