XWGJ系列中圓圖自動平衡記錄儀

XW（Q）GJ系列儀表陪用一定的變送器，可廣泛地在輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位，用于對被測參數進行自動測量、指示和記錄。
XW（Q）GJ系列化儀表為電位差計，能與各種標準分度的熱電偶，輻射感溫器配套使用以測量溫度，也可與產生直流電勢的相應變送器配套以測量各種物理量或機械量。
XW（Q）GJ系列儀表為平衡電橋，與各種標準分度的電阻溫度計配套，也可與其他產生電阻值變化的變送器配套使用。

XWGJ系列中圓圖自動平衡記錄儀特點
結構緊湊、體積小、重量輕。
單筆連續式記錄，記錄紙每24h更換一次，維護和檢修方便。
儀表標尺刻度長為550mm，指示分辨率高。遠距離觀察十分清晰。
抗點干擾性能強。

三、工作原理
（一）XWGJ系列儀表采用了電壓補償（平衡）法來測量被測參數
被測量（電動勢訊號ET）通過濾波單元輸入儀表的測量電路，由于被測電勢和測量電路所產生的不平衡電勢是反相串連，當兩者大小不等，經比較后即產生一差值電勢，此電勢經放大器放大后驅動平衡電機，平衡電機通過齒輪傳動，帶動了滑動臂與測量橋路中的滑線電阻相接觸，以改變滑動臂與滑線電阻的接觸位置，即改變了測量橋路之輸出不平衡電勢。平衡電機傳動，滑臂也隨之移動直至測量橋路產生的不平衡電勢與被測訊號電勢達到平衡為止（即差值電勢為0）此時放大器無記號輸入，便無功率輸出，平衡電機停止轉動，儀表指針，記錄筆和滑線電阻之滑動臂是同一軸相連動的。當電機平衡時，指針在標尺上所指示位置及記錄筆有記錄紙上所記錄的位置即模擬被測訊號的數值。
與熱電偶配套之XWGJ系列的儀表，根據熱電偶之測量原理，其熱電勢的大小取決于其勢端和冷端之溫差，因此當熱端溫度若是一個恒定值時，所測電勢，由于冷端溫度隨儀表的環境溫度變化而變化，（熱電偶冷端接在儀表接線座端子上）所以必須對冷端溫度進行自動補償，本儀表采用的冷端補償方法是：在測量橋路中以一具有正溫度系數的電阻材料（銅線）做成的冷端補償電阻RW，代替圖書館中的R2中的R2（錳銅電阻），它在橋路中的作用就是用補償由于冷端溫度變化而給熱電勢引進的變差，此電阻與熱電偶的冷端置于同一塊接線端子板上（即與冷端同一溫度），若熱溫度不變，而冷端溫度上升，熱電勢值減小，同時補償電阻也由溫度上升而阻值增大，在此電阻上之電壓降也增大，增大了的電壓降正好補償減小了的熱電勢從而實現了冷端溫度的自動補償。
（二）XQGJ系列儀表
熱電阻（電阻溫度計RT）為儀表測量電路的一個橋臂，當測量電路處于平衡狀態時，電橋對角線的輸出為另。當RT由于溫度變化阻值改變時，電橋即可失去平衡，在橋路對角線上即輸出一不平衡電壓，它經放大器放大后驅動可逆電機，帶動滑線電阻的滑臂并帶動指針、記錄筆，直至于儀表橋路達到平衡，隨之指示及記錄被測參量。

四、技術指標
指示基本誤差：±0.5%
記錄基本誤差：±1%
回差：0.25%
消耗功率：40W
標尺刻度長：550mm
記錄紙有效寬度：87.5mm
電源：AC220V50Hz
工作環境條件：溫度0~50℃相對濕度10%~90%
重量：＜14Kg

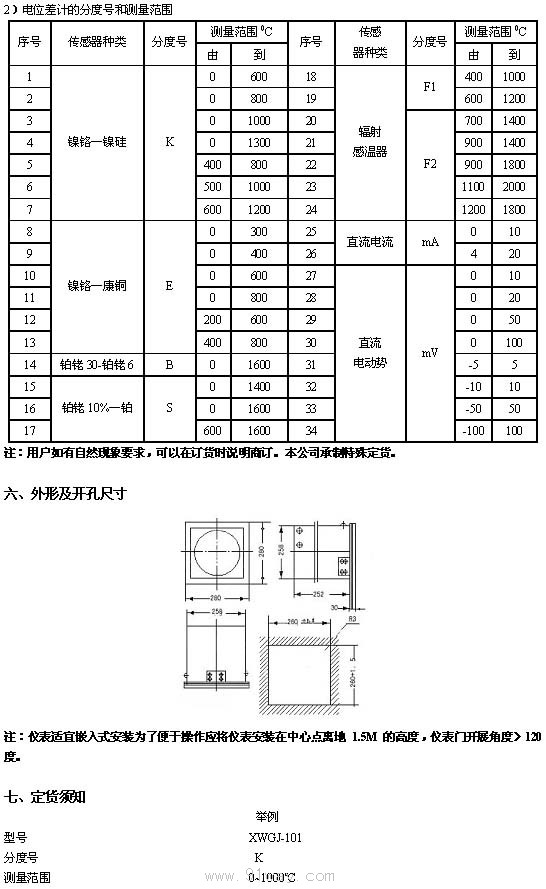

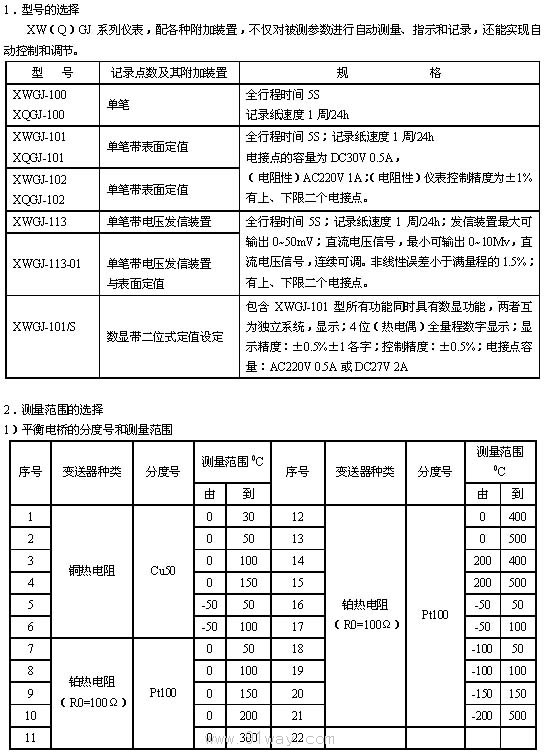

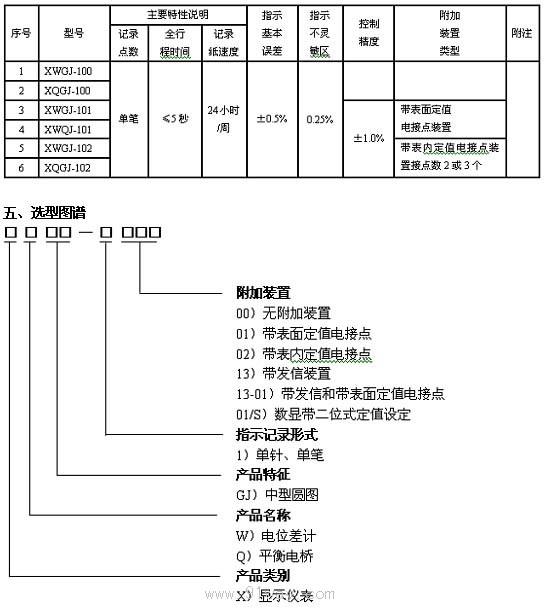

產品介紹:
