您的位置：您的位置：首頁 → 泵閥管件 → 密封件 → 機械密封件 → BIA型橡膠波紋管機械密封

產品名稱：

BIA型橡膠波紋管機械密封

型號規格：

放大圖片

產品類別：

常規產品 -- 泵閥管件 -- 機械密封件

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916950330

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

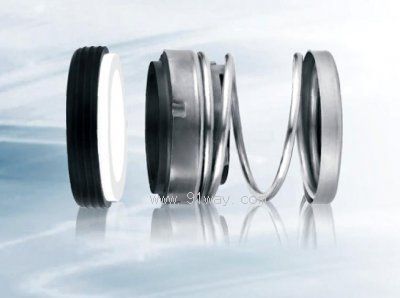

BIA型橡膠波紋管機械密封產品詳細說明：

結構特點：
BIA型橡膠波紋管機械密封是屬于內裝、內流型單端面結構，它的傳動形式是橡膠波紋管與軸通過緊固座的緊固力帶動動環同軸轉動。BIA型機械密封符合“DIN24960”標準。結構簡單、緊湊、可同“IS”泵配套。

磨擦副材質與輔助密封材質請根據實際工況選用。

BIA型橡膠波紋管機械密封適用范圍：

被密封介質：油、水、弱腐蝕性液體。
密封腔壓力：≤0.98Mpa
密封腔溫度：-20℃~150℃
線速度：≤10m/s

尺寸

規格

d h6

d1 +0.5+03

D h8

DO

D1

L

LO

L1

L2

L3

BIA-14

14

22.4

30

27

17

18.7

9.7

5

4.5

2.5

BIA-16

16

23

32

28.5

18

21

12

5

4.5

2.5

BIA-18

18

25.5

35

30.5

20

22.5

13

7.5

6

2.5

BIA-20

20

26

35

31.5

24

21

11.5

8

6.5

3

BIA-22

22

31

37

36.5

24

21

11.5

8

6.5

3

BIA-24

24

34

39

26

25.5

15

8

6.5

3

BIA-25

25

34

40

39

27

25.5

15

8

6.5

3

BIA-28

28

36.5

43

42

30

25.5

15

8

6.5

3

BIA-30

30

38.5

45

44

32

25.5

15

9

7.5

3

BIA-32

32

40

48

46

34

33.5

21

9

7.5

4.5

BIA-33

33

40.5

48

47

35

33.5

21

9

7.5

4.5

BIA-35

35

42.5

50

49

37

33.5

21

9

7.5

4.5

BIA-38

38

46.5

56

54

40

33.5

21

9

7.5

4.5

BIA-40

40

48

58

56

42.5

33.5

21

9

7.5

4.5

BIA-43

43

51

61

59

45.5

36.5

24

9.5

8

5.5

BIA-45

45

52.5

63

61

47.5

38

24

9.5

8

5.5

BIA-48

48

55.5

66

64

50.5

38

24

9.5

8

5.5

BIA-50

50

57

70

66

52.5

38

24

9.5

8

5.5

BIA-53

53

60

73

69

55.5

41

26

9.5

8

6

BIA-55

55

62

75

71

57.5

41

26

9.5

8

6

BIA-58

58

68

78

60.5

42

26

9.5

8

6

BIA-60

60

70

80

62.5

42

26

9.5

8

6

BIA-63

63

73

83

65.5

42

26

9.5

8

6

BIA-65

65

75

85

67.5

42

26

9.5

8

6

BIA-68

68

78

90

88

70.5

45

28

11

6.5

BIA-70

70

80

92

90

73

45

28

11

6.5

BIA-75

75

85

97

96

78

45

28

12

8

BIA-80

80

90

104

83

55

39

12

8

BIA-85

85

95

109

108

88

64.2

48

12

8

BIA-90

90

100

114

113

93

64.2

50

12

8

BIA-100

100

108.5

133.35

123

103

62

46

19

12

8

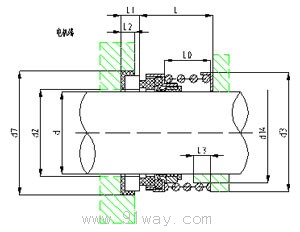

BIA型橡膠波紋管機械密封（示意圖）
