ZJWTP50DE型電動絞盤專用直流接觸器產品詳細說明：

用途
ZJWTP50DE系列短期工作制產品適用于汽車電動絞盤配套，具有抗大負載能力和防水的特點，質量可靠。

技術數據

主觸點額定電流（A）	額定電流50A，最大允許通過電流4le,5秒鐘
抗電強度	50Hz 1000V AC 1min
動作時間	冷態吸合時間：≯30ms，釋放：≯30ms
動作特性	冷態吸合電壓：≯66% 冷態釋放電壓：≯30%，≮5%
機械壽命	100萬次
電壽命	額定電流（τ=1ms），1le，20000次，4倍電流（DC-5）：1le，200次
線圈消耗功率大與17瓦，線圈最大電流（A）	線圈電壓12V	線圈電壓24V
	1．6A	0.8A

使用條件
1、環境溫度：-25~+40℃；
2、海拔高度：0~2000米；
3、25℃最大相對濕度：90%;
4、固定處的振動：10~50Hz，10m/s2;
5、沖擊：30m/ s2;
6、安裝方向：任意
7、電源電壓波動范圍：0.7-1。1Ue
8、工作制：8H長時

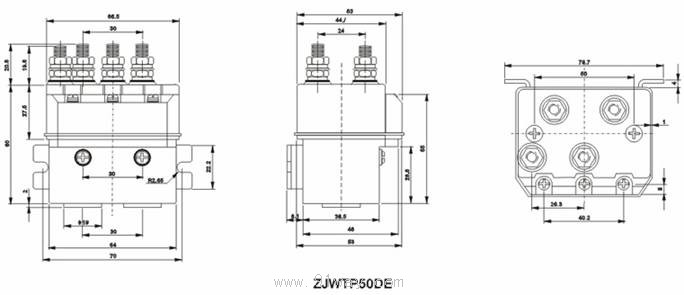

ZJWTP50DE型電動絞盤專用直流接觸器外型安裝圖

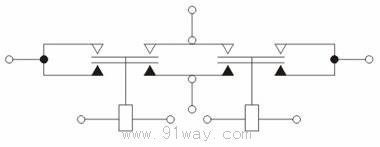

線路原理圖

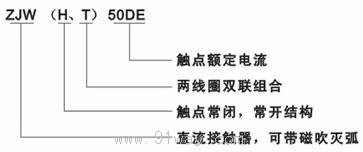

產品型號含義
