ZJB200S型直流接觸器產品詳細說明：

用途
ZJB200S系列接觸器適用于通訊電源及其他電控裝置的控制用。

技術數據

主觸點額定電流	阻性負載τ=1ms，200A，感性負載為電阻負載的60%le，最大負載為4le
抗電強度	50Hz 1000V AC 1min
動作時間	冷態吸合時間：≯30ms，釋放：≯30ms
動作特性	冷態吸合電壓：≯66%，冷態釋放電壓：≯30%，≮5%
機械壽命	30萬次
電壽命	阻性負載（τ=1ms）：5萬次，感性負載（DC-5）：為阻性負載60%le，1萬次
ZJB200S線圈保持電流（A）	線圈和觸點額定電壓（V）
	24	48
	0.36	0.25
注：1、線圈參數可按用戶要求更改。

使用條件
1、環境溫度：-25~+40℃；
2、海拔高度：0~2000米；
3、25℃最大相對濕度：90%;
4、固定處的振動：10~50Hz，10m/s2;
5、沖擊：30m/ s2;
6、安裝方向：任意
7、電源電壓波動范圍：0.7-1。1Ue
8、工作制：8H長時

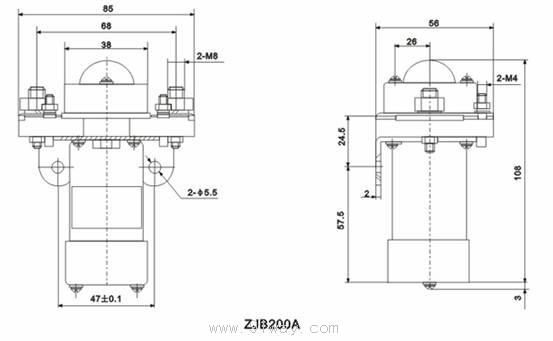

外型安裝圖


線路原理圖

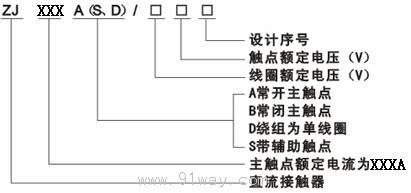

產品型號含義
