BQ71F型對夾式保溫球閥產品詳細說明：

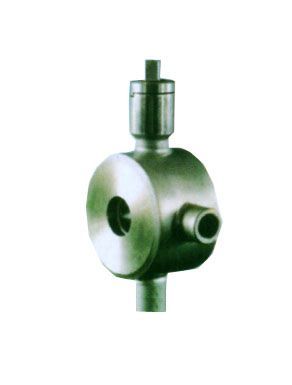

BQ71F型對夾式保溫球閥

保溫球閥,BQ71F對夾式保溫球閥特點
對夾連接球閥具有結構緊湊、體積小、重量輕、密封性能好、啟閉靈活、安裝方便等特點。
主要型號
保溫型：
手動（BQ71F）
氣動（BQ671F）
電動（BQ971F）
公稱通徑：DN1.5-100mm
1/2“-4“
公稱壓力：PN1.0-2.5MPa
CLASS：150lb
JIS：10K
保溫球閥,BQ71F對夾式保溫球閥主要外形及連接尺寸表

公稱通徑（DN）		產品型號
		L	D					W	H	3-G
（mm）	（in）		1.0MPa	1.6MPa	2.5MPa	150Lb	10k	手動	手動
15	1/2"	40	53	53	53	47	58	130	80	3/8
20	3/4"	45	63	63	63	57	63	170	80	3/8
25	1"	50	73	73	73	66	74	170	100	3/8
32	1 1/4"	60	84	84	84	75	84	200	110	1/2
40	1 1/2"	70	94	94	94	85	89	250	120	1/2
50	2"	80	109	109	109	103	104	250	130	1/2
65	2 1/2"	110	129	129	129	122	124	350	140	1/2
80	3"	120	144	144	144	135	134	350	150	1/2
100	4"	140	164	164	170	173	159	420	180	1/2

保溫球閥,BQ71F對夾式保溫球閥型號、零件材料及主要參數

公稱壓力或壓力級		產品型號
PN1.0MPa		BQ71F-10C	BQ71F-10P	BQ71F-10P8	BQ71F-10P3	BQ71F-10R	BQ71F-10R8	BQ71F-10R3
PN1.6MPa		BQ71F-16C	BQ71F-16P	BQ71F-16P8	BQ71F-16P3	BQ71F-16R	BQ71F-16R8	BQ71F-16R3
PN2.5MPa		BQ71F-25	BQ71F-25P	BQ71F-25P8	BQ71F-25P3	BQ71F-25R	BQ71F-16R8	BQ71F-25R3
CLASS150		BQ71F-150（LB）C	BQ71F-150（LB）P	BQ71F-150（LB）P8	BQ71F-150（LB）P3	BQ71F-150（LB）R	BQ71F-150（LB）R8	BQ71F-150（LB）R3
10K		BQ71F-10（K）C	BQ71F-10（K）P	BQ71F-10（K）P8	BQ71F-10（K）P3	BQ71F-10（K）R	BQ71F-10（K）R8	BQ71F-10（K）R3
主要零件材料	閥體	WCB	ZGlCr18Ni9Ti	CF8（304）	CF8（304L）	ZG1Cr18Ni12Mo2Ti	CF8M（316）	CF8M（316L）
	球體、閥桿	2Crl3	lCr18Ni9Ti	0Cr18Ni9（304）	0Cr18Ni9（304L）	1Cr18Ni2Mo2（316）	0Cr17Ni2Mo2（316）	0Cr17Ni2Mo2（316L）
	密封圈	聚四氟乙烯　　　對位聚苯
	填料、墊圈	V型聚四氟乙烯　　柔性石墨環　　聚四氟乙烯片　　柔性石墨復合墊
適用工況	適用介質	重油、膠類等	硝酸腐蝕性介質	強氧化性介質	醋酸等腐蝕性介質	尿素等腐蝕性介質
	適用溫度	-28-300℃
配管法蘭		JB79-59、GB9113、SH3406　　　ANSI　B16.5　JIS　B2212
