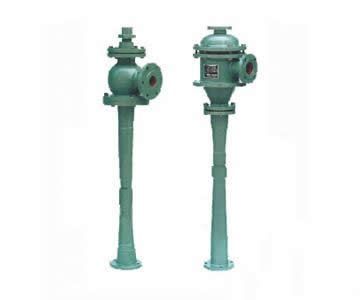

ZS型蒸汽噴射器是水力噴射串聯蒸汽泵，它是利用水噴射和蒸汽噴射抽吸氣體獲得真空的新型設備。離心泵將靜止水壓力提高，壓力水從蒸汽噴嘴中高速噴射出來，使噴嘴出口處的壓力降低，形成真空，將外界氣（液）體抽吸進來，共同進入混合管，通過

擴散管而與水力噴射器配套使用，它比機械真空泵具有以下特點：
1、結構簡單，性能可靠穩定，低位安裝，工作安全操作，維修方便。
2、抽氣量大，形成真空快而可靠，對被電解質無要求，可適用于多種化學解質。
3、設備內部無相對運動部件，使設備經久耐用，運輸費用低。
4、耐腐蝕性能好，花板材料用鑄鐵，鑄鐵襯聚在氟氯乙烯塑料、四氟乙烯和不銹鐵制造，提高了蒸汽噴射器的耐壓、耐酸、耐腐蝕性能，使之更適用于各種濃度的酸、堿和多種有機溶劑等腐蝕性介質。

二、ZS型蒸汽噴射器性能參數表：

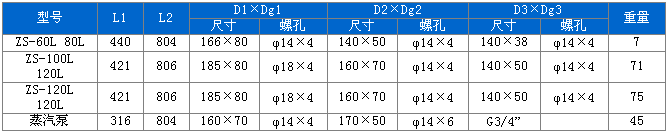

一、安裝尺寸：

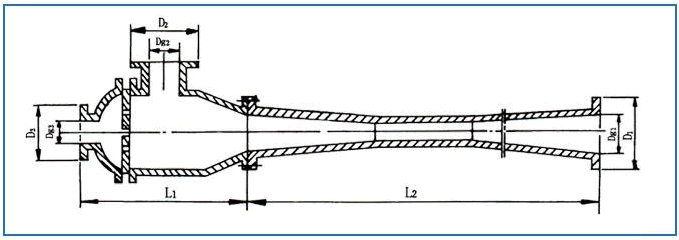

二、安裝示意圖：

三、安裝說明：
1.本設備需以3公斤力/厘米2進行水壓試驗，5分鐘以后降至1公斤力/厘米2（表壓）
2.本設備需以1公斤力/厘米2進行氣密性試驗，時間為2小時，每小時平均泄露量不得超過0.2%（以上兩項試驗不包括出水管）。
3.本設備應根據安裝設計圖紙進行安裝，各法蘭連接不作為支承重量之用，假想線部分設備由工藝決定選用。

四、接管表：
