產品名稱： | GIQ-A型系列氣動高真空蝶閥 | ||||
| 型號規格： |   放大圖片 |
|||||
| 產品類別： | 常規產品 -- 泵閥管件 -- 真空閥 | |||||
| |
參考價格： | 廠價直銷 | ||||
| 產品品牌： | 國產 | |||||
| 產品產地： | 上海 | |||||
| |
可供數量： | 批量 | ||||
| 供貨周期： | 現貨(或電詢) | |||||
 |
|
|||||
| |
產品簡介： |
|
||||
GIQ-A型系列氣動高真空蝶閥適用于高真空系統中用來接通或截止氣流之用。該閥以壓縮空氣為動力，通過電磁換向閥改變氣路方向，執行氣缸推動，使固定在轉動軸上的閥板旋轉90°實現閥門的開啟和關閉。
適用的工作介質為空氣和非腐蝕性氣體。
主要技術性能
|
適用范圍(Pa) |
2x105～1.3x10-5 |
|
閥門漏率(Pa.L/S) |
≤1.3x10-6 |
|
介質溫度（℃） |
-25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠) |
|
氣源壓力（MPa） |
0.4～0.6 |
|
法蘭標準 |
GB/T6070 |
|
安裝位置 |
任意 |
|
電源電壓 |
標準出廠：AC220V/50Hz |
|
信號反饋 |
標準出廠：不帶反饋信號 特殊指定：磁性開關DC/AC 5~240V |

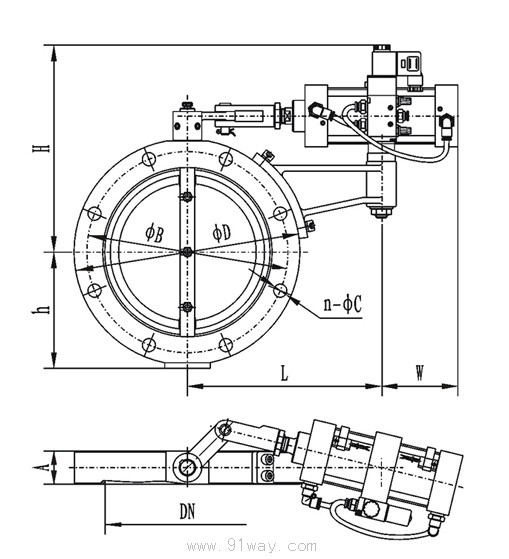

連接及外形尺寸
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
h |
A |
L |
W |
n-ΦC |
|
GIQ-50A |
50 |
110 |
90 |
162 |
55 |
26 |
160 |
62 |
4-Φ9 |
|
GIQ-63A |
63 |
130 |
110 |
172 |
66 |
32 |
180 |
81 | |
|
GIQ-80A |
80 |
145 |
125 |
178 |
74 |
8-Φ9 | |||
|
GIQ-100A |
100 |
165 |
145 |
187 |
84 | ||||
|
GIQ-125A |
125 |
200 |
175 |
208 |
102 |
35 |
207 |
86 |
8-Φ11 |
|
GIQ-150A |
150 |
225 |
200 |
220 |
114 | ||||
|
GIQ-200A |
200 |
285 |
260 |
256 |
146 |
45 |
236 |
100 |
12-Φ11 |
|
GIQ-250A |
250 |
335 |
310 |
282 |
173 |
50 | |||
|
GIQ-300A |
300 |
425 |
395 |
350 |
216 |
55 |
280 |
118 |
12-Φ14 |
|
GIQ-400A |
400 |
510 |
480 |
392 |
259 |
60 |
304 |
130 |
16-Φ14 |
|
GIQ-500A |
500 |
600 |
565 |
440 |
312 |
80 |
350 |
175 |
12-Φ18 |
|
GIQ-600A |
600 |
710 |
670 |
525 |
366 |
100 |
360 |
212 |
12-Φ21 |
|
GIQ-800A |
800 |
920 |
880 |
690 |
473 |
130 |
520 |
268 |
20-Φ21 |
