TLZ系列整流器產品詳細說明：

TLZ系列整流器，專為DZM型制動器配套設計。它由交流電源整流為直流電源，供直流制動器工作電源，實行輸入、輸出保護電路。采用國內外優質品牌電子原件精心制作，安全可靠。可直接安裝在電機的接線盒內，使用方便，適用于電感器件的高頻次工作。

主要性能參數：

型號	輸入電壓（AC）	輸出電壓（DC）	電流（A）
TLZ-1	220V	99V	1~1.5
TLZ-2	380V	170V	1.5~2

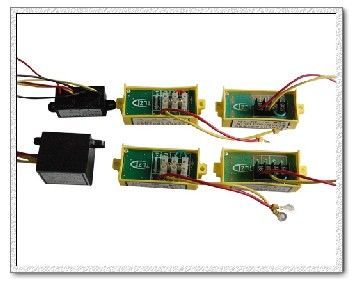

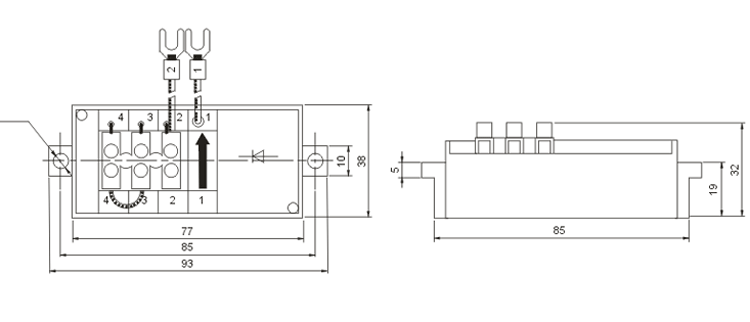

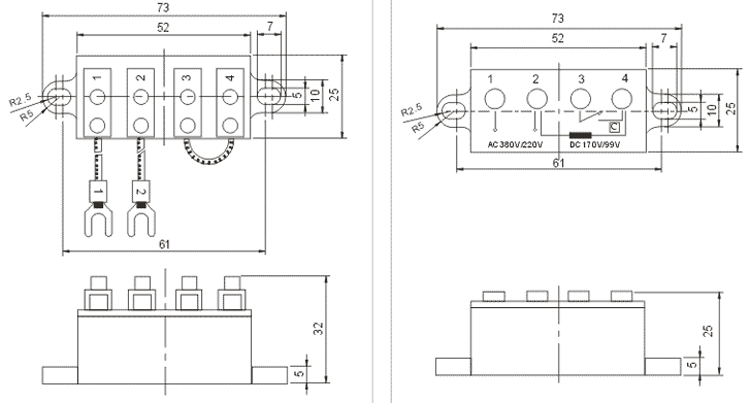

安裝尺寸：

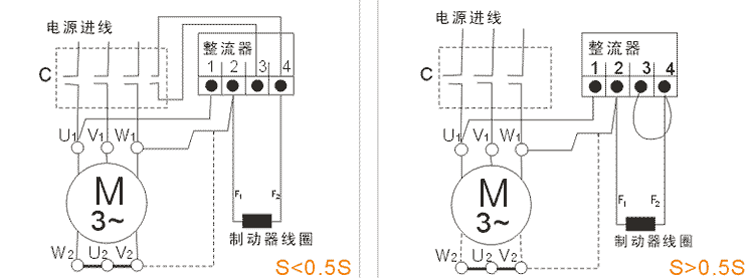

TLZ系列整流器接線方法：


　　　　　　　快制動接線圖　　　　　　　　　　　　　　　　  慢制動接線圖

注：1、制動器直流電壓99V的電機按虛線聯接。
　　2、制動器直流電壓170V的電機按實線聯接。

注意事項：
　　1、整流器3、4兩點臨時拼線供電機出廠試驗用，用戶使用時按接線方法接線；
　　2、需快速制動將3、4兩點短接線斷開，接入交流接觸器常開輔助觸點；
　　3、電機若有用變頻電源使用時，整流器不得使用變頻電源，1和2電源進線必須從變頻器前電源處接電。
