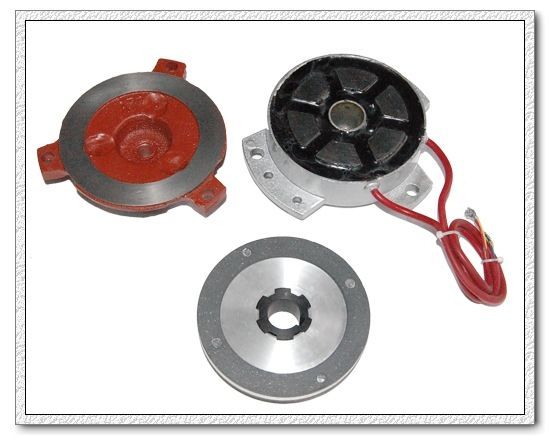

AZM-B系列斷電制動型三相交流制動器產品詳細說明：

AZM-B系列（斷電制動型）三相交流制動器是一種可靠的安全型制動器。具有啟動時間快和制動時間短的特點。勵磁電壓與電動機相同，接線簡單、操作方便。

AZM-B系列三相交流制動器，產品結構緊湊，制動力矩和氣隙調節十分方便。手動釋放裝置具有雙重功能，可利用釋放環輕輕一扳，制動器就臨時脫開制動狀態。用旋進釋放螺釘方法，可長期脫開制動狀態，操作輕便可靠。該產品防護等級可達到IP55。
AZM-B系列三相交流制動器，可直接用于變頻電源。50Hz以下段頻率可直接使用變頻電源，如有要求可設計用于50Hz以上段頻率。
AZM-B系列三相交流制動器完全滿足與Y、Y2系列電機配套組成YEJ系列電磁制動三相異步電動機，還可與變頻電機配套組成變頻制動電機。利用它制動力矩大、制動時間短、接線方便、防護等級高等優點，可廣泛用于要求快速制動，精確定位的各種機械裝備。

工作原理：
AZM-B系列三相交流制動器依照：斷電時它利用彈簧壓力緊壓銜鐵，使制動盤與銜鐵和電機后端蓋兩面產生巨大摩擦（制動）力矩，可使旋轉物品快速制動；通電時，利用電磁吸合釋放原理，使制動盤脫離制動狀態，可使被動物體自由轉動。

技術參數：

規 格 代 號	AZM-B 71	AZM-B 80	AZM-B 90	AZM-B 100
配套YEJ電機機座號H	71	80	90	100
靜制動力矩      Nm	5	10	18	35
制動時間       ≤S	0.10	0.10	0.15	0.15
勵磁功率       ≤w	20	25	30	35
正常工作氣隙    mm	0.20～0.25		0.25～0.30
最大磨損氣隙    mm	0.50
額定工作電壓    V	3Φ-220/380
接法	△/Y
絕緣等級	F
允許最高轉速 r/min	3600

注：額定工作電壓和頻率可根據用戶要求設計：如50Hz 220V 400V 420V … …，60Hz 220V 380V 440V… …

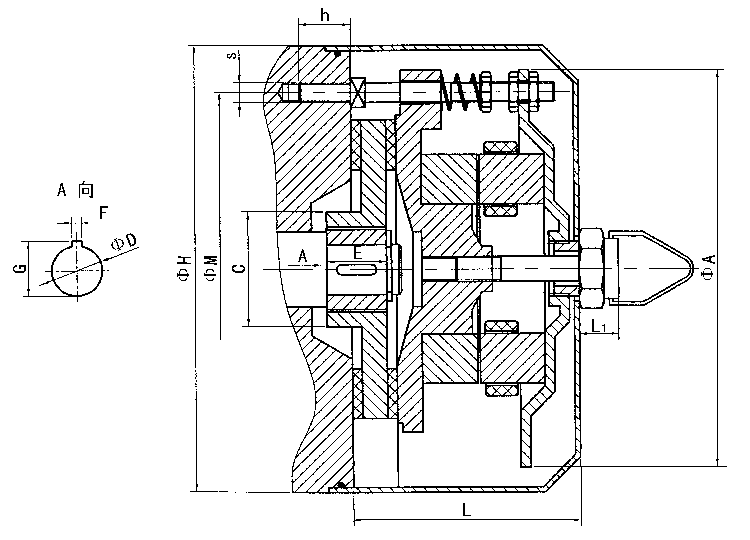

安裝尺寸：

規格代號	安  裝  尺  寸  及  公  差										外  形  尺  寸
	D		E		F		G		M	n-s×h	A	L	L1	C	H
	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	極限 偏差	基本 尺寸	基本 尺寸
AZM-B 71	15	+0.018 0	22	0 -0.50	4	0 -0.030	17	+0.10 0	120	3-M8×12	137	81	25	31	141
AZM-B 80	19.8	+0.021 0	20	0 -0.50	6	0 -0.030	22.9	+0.15 0	120	3-M8×12	137	81	25	45	159
AZM-B 90	24.8	+0.021 0	20	0 -0.50	8	0 -0.036	27.9	+0.20 0	140	3-M8×12	154	83	25	53	179
AZM-B 100	29.5	+0.021 0	24.5	0 -0.50	8	0 -0.036	33	+0.20 0	158	3-M8×12	174	93	25	60	199

注：?jiǎn)挝?mm)

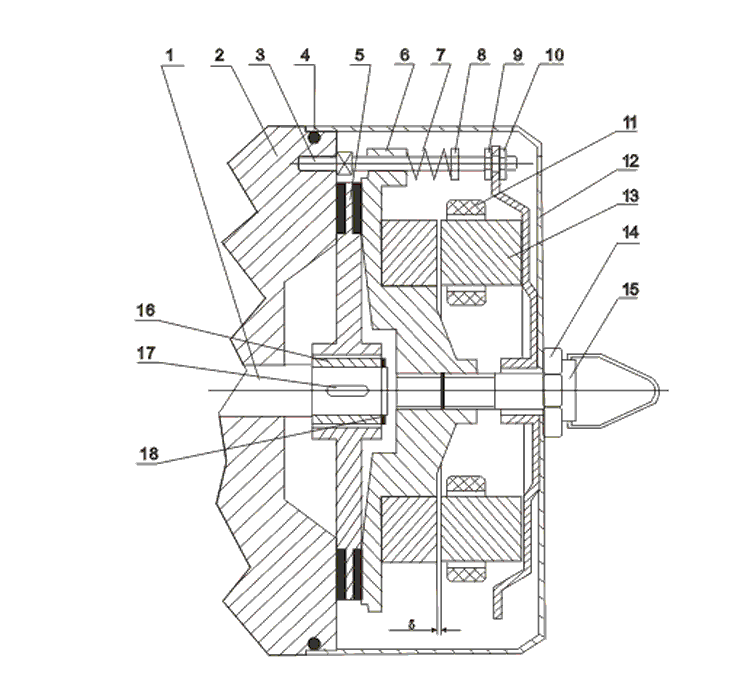

結構、安裝調試示意圖：

1、主軸 2、制動器安裝固定端蓋（座） 3、固定螺絲 4、護罩密封圈 5、制動盤 6、銜鐵 7、制動彈簧 8、制動力矩調節防松螺母 9、氣隙（δ）調節螺母 10、氣隙固定防松螺母 11、線圈 12、護罩 13、磁軛 14、護罩固定螺母 15、釋放螺釘 16、花鍵 17、鍵 18、卡簧 δ、氣隙

氣隙調試方法：
工具：呆板手、塞尺。
調試方法：旋出（14）（15）螺母螺釘，拆下護罩（12），旋松（9）（10）6只螺母，將塞尺按型號選擇工作氣隙厚度片，插入靠近其中1只固定螺釘（3）δ點，旋進（10）壓住插片，然后略退出少許，能把塞尺取出即可，不能太松。然后必須旋緊拼死螺母（9），用同樣方法再調試另外相距120°的2點。最后檢查一遍，氣隙是否相同，如有過緊或過松需進行調正，做到三點均勻即可。摩擦片經過長期工作磨損后，必須檢查δ值，“δ”值超過最大磨損氣隙值時，必須用上述方法進行調正，否則會影響制動器正常工作。

注意事項：
1、銜鐵、后端蓋、制動盤表面不得有油污，保持干燥清潔；
2、安裝調試時，必須保證氣隙“δ”值在工作氣隙范圍內；
3、花鍵套不得有軸向串動，花鍵后端必須加卡簧。裝配制動盤時，花鍵齒涂上適量黃油。
