DDC-JQ-B系列電磁真空帶充氣閥產品詳細說明：

DDC_JQ-B型系列電磁真空帶充氣閥是安裝在機械式真空泵上的專用閥門.閥門與泵接在同一電源上,泵的開啟與停止直接控制了閥的開啟與關閉.當泵停止工作或電源突然中斷時,閥能自動將真空系統封閉,并將大氣通過泵的進氣口充入泵腔,避免泵油返流污染真空系統.
適用的工作介質為空氣及非腐蝕性氣體

DDC-JQ-B系列電磁真空帶充氣閥技術性能

適用范圍(Pa)	10 5 ～1×10 -2
閥門漏率(Pa.L/S)	＜6.7×10 -4
適用溫度(℃)	-25～+50
線圈溫升(℃)	≤65
開閉時間(S)	≤3
電源電壓(V/Hz)	220/50

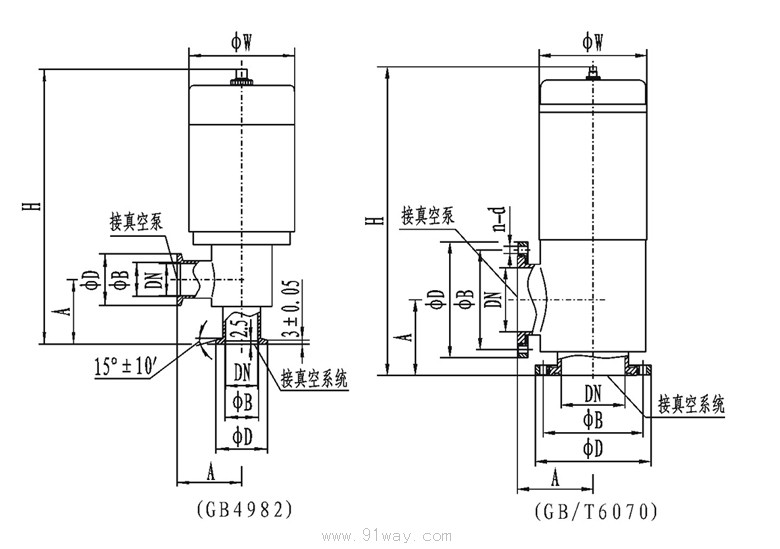

連接及外形尺寸

型號	通徑(DN)	ΦW	ΦD	ΦB	H	A	n-d	法蘭標準
DDC-JQ16B	16	68	30	17.2	191	40	/	GB4982
DDC-JQ25B	25	82	40	26.2	202	50
DDC-JQ32B	32	92	55	41.2	244	50
DDC-JQ40B	40	110	55	41.2	275	65
DDC-JQ50B	50	125	110	90	314	80	4-Φ9	GB/T6070
DDC-JQ65B	65	135	130	110	343	88	4-Φ9
DDC-JQ80B	80	135	145	125	387	95	4-Φ9
DDC-JQ100B	100	165	165	145	399	108	8-Φ9
