GD-J(b)型系列手動高真空擋板閥(帶波紋管密封)產品詳細說明：

GD-J(b) 型系列手動高真空擋板閥(又稱角閥)采用波紋管密封,是真空系統中的重要元件之一，該閥傳動部件采用螺紋結構，依靠人手旋轉手輪、啟閉閥板。
適用的介質為空氣及非腐蝕性氣體。

GD-J(b)型系列手動高真空擋板閥(帶波紋管密封)主要技術性能

適用范圍(Pa)	2x105～1.3x10-6
閥門漏率(Pa.L/S)	≤1.3x10-7
適用溫度（℃）	-25～+40
法蘭標準	GB4982
安裝位置	任意

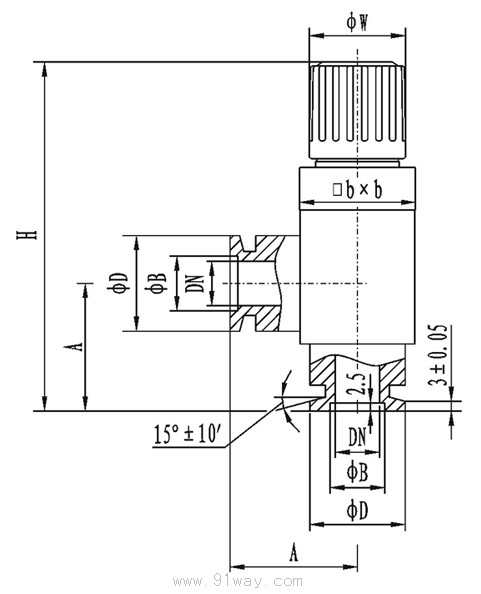

連接及外形尺寸

型號	通徑(DN)	ΦD	ΦB	ΦW	H	A	bxb
GD-J10(b)/KF	10	30	12.2	36	116	40	37x37
GD-J16(b)/KF	16	30	17.2	36	116	40	37x37
GD-J25(b)/KF	25	40	26.2	50	144	50	61x61
GD-J40(b)/KF	40	55	41.2	56	174	65	81x81
