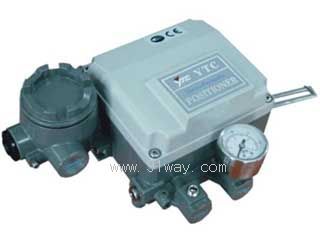

YT1000型電-氣閥門定位器產品詳細說明：

YT-1000系列電氣閥門定位器，分為YT-1000L直行程和YT-1000R角行程兩種形式。
是一種從控制器或控制系統中受4～20mA直流電信號，并向氣動執行機構輸送空氣信號來控制閥門位置的裝置。其與氣動調節閥配套使用，構成閉環控制回路。把控制系統給出的直流電流信號轉換成驅動調節閥的氣信號，控制調節閥的動作。
同時根據調節閥的開度進行反饋，使閥門位置能夠按系統輸出的控制信號進行正確定位。該電氣定位器可用于單作用型（彈簧復位型）和雙作用型氣動執行機構。
由于本定位器具有防爆結構，故能使用于爆炸危險場所。

YT1000型電-氣閥門定位器特點
1、具有高防振性（在5-200Hz范圍內無共振現象）。
2、磁電組件部分采用新型動圈結構，可靠、穩定、線性好。
3、除防爆接線盒外，在危險性區域現場可打開殼蓋進行調整及檢修。
4、通過防爆等級（Exia II BT6，Exdm II BT6）認證。通過IP66等級認證。
5、配有與各類型執行機構相配的安裝板及附件，故安裝容易、調整方便。
6、調試方便簡單，正向和反向，單作用和雙作用之間可方便轉換，不用更換零件就能實現1/2范圍內的分程。
7、結構緊湊，精密可靠 本產品零部件精密壓鑄，外形及內部結構制作工藝精致，各機構經優化組合設計，整機結構緊湊，采用不銹鋼緊固件和先進的噴朔工藝處理.生產制造標志永久性等，具備了良好的防腐性能。
8、本定位器可根據要求.附采用活動可調節阻尼機構，使具有輸出流量可調的特點。
9、導氣管的連接設計為多也形式，便于導氣管任意方向連接。
10、對于小型執行機構通過使用排氣孔易于排除振動的影響。
綜合以上等技術性能特點，故CY-1000系列定位器可滿足不同的類型單.雙作用，正.反作用的各類氣動執行器要求。

YT1000型電-氣閥門定位器主要技術參數

型號	YT1000L（直行程）		YT1000R（角行程）
	單作用	雙作用	單作用	雙作用
輸入信號	4-20mA DC below 24V
電阻	250±15Ω
供氣壓力	1.4-7（20-100psig）
行程	10-150mm		0-900
導管接口	PT(NPT)1/4
壓力表接口	PT(NPT)1/8
電源接口	PF1/2（G1/2）
防爆等級	Exia IIBT6,Exdm IIBT6
防護等級	IP66
環境溫度	-20℃～70℃(標準)
線性度	±1%		±2%
滯后度	1%
靈敏度	±0.2%		±0.5%
重復性	±0.5%
空氣消耗量	3LPM(Sup.=1.4kgf/cm2，20psi)
流量	80LPM(Sup.=1.4kgf/cm2，20psi)
材料	壓鑄鋁
重量	2.7kg(6.0Ib)		2.8kg(6.2Ib)
