XXDF-1型水上式底閥概述
每臺水泵要安裝一只底閥，底閥通常安裝于水面以下，而水上式底閥則安裝于水面以上，它是老式底閥的更新?lián)Q代產品，是理想的引水設備而且亦可取代真空泵及抽真空裝置。
XXDF-1型水上式底閥由鐵道部專業設計院設計，八五年通過部級鑒定，八六年獲鐵道部科技進步獎，并已注入《給水排水設計手冊》第九冊，90年《能源通訊》雜志第二期對該底閥作了題為《高效節能的水上底閥》的報道。94年在全國雙五百活動中又榮獲國家經委、計委、科委組織評定的優秀節能產品。該底閥設計合理，制造工藝先進，安裝、使用、檢修方便。并具有摩擦阻力小，使用壽命長，節能等優點，廣泛適用于石化、化工、紡織、印染、冶金、礦山、排灌等行業的水泵配套設施。

特點
1、替代水下式底閥、安裝于水面以上水平管與進水管的90°轉彎處，亦可代替彎頭，其密封性能獨特，達到滴水不漏，并設有阻尼裝置，對水錘危害有一定的減緩作用。
2、節能效果顯著，在正常工作使用時（按千噸/米耗電量）可節能5-7%左右，使用一至兩年，所節省電費可收回您為購買此閥的投資費用，其節能效果是一般底閥所不能達到的。
3、使用壽命長、維修方便，該底閥使用壽命在五年以上，大大地降低了生產成本，且在使用期內一般沒有什么故障，即使有故障，處理也極為方便、迅速。充分顯示了它的優越性。
4、自吸性能可靠，眾所周知，老式底閥的密封性能很差，經常會出現停泵后不能出水的問題，而水上式底閥具有獨特的密封效果，可以達到滴水不漏，確保下一次起泵的順利進行，因此在設計過程中，不必考慮因起泵不出水而選用投資很大的水下泵房給水工程方案。
5、本產品連接法蘭全部符合GB規定，通用性能好。
使用說明
1、規格：DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN400、DN500、DN600、DN700、DN800等規格。
2、公稱壓力：0.6MPa
3、安裝要求：安裝在水泵吸水管的垂直管與水平管的轉彎處，安裝時應保證其垂直狀態。
4、啟動：首次啟動前向水平管中充滿水之后迅即啟動，造成吸水管內半真空狀態，將水吸入豎直管，以完成泵水過程。吸程過大時需要重復幾次充水啟動，以后停泵，開泵前不必充水。
5、檢修：一般情況下使用不必檢修。當需要檢修時，只須將水上式底閥上面的閥蓋打開，更換橡膠墊即可，檢修后仍按首次啟泵方法啟動。
6、如使用在酸堿濃度較高的流體中，請您選用不銹鋼材質的水上式底閥，同時我廠可根據用戶要求生產全塑料水上式底閥或316L（鉬爾鈦）材質的水上式底閥。

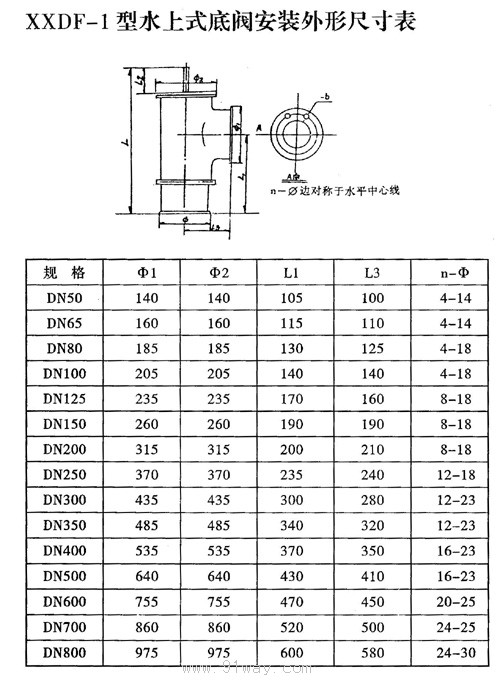

四、水上式底閥安裝外形尺寸表
