概述

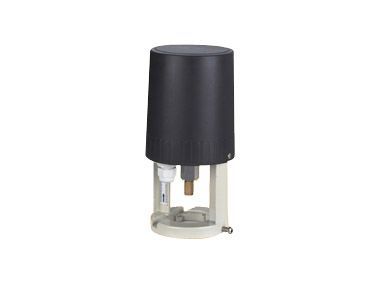

VD31驅動器系列執行器為直行程執行器，廣泛應用于供熱、通風、空調系統中；與二通VET 系列或者三通VST系列DN25—DN50調節閥門配套使用。

型號列表

VD31型驅動器型號尺寸

特點
1、自動磁離合器控制裝置，能在停頓的情況下產生穩定的扭力。
2、動用利用齒輪與螺桿傳送，中心的齒輪采用繞中心的平面滾動 軸承支撐，閥軸則采用中央螺套螺蚊連接。
3、高強度ABS阻燃工程塑料外殼，可防水及耐敲擊。
4、可附輔助性手動控制桿，緊急情況下打開閥門。
5、附帶閥門位置指示器，可適時清晰觀察閥門開度。

工作原理
     驅動器是由可逆同步馬達驅動，并帶磁性離合器。馬達通過馬達轉子與離合器所產生的磁性作用，能在停頓的情況下產生穩定的扭力。故此當馬達沒有電流通過時，能穩定地停頓在任何一點，當閥門全開或全關時磁離合器分離，停止調節。控制器的浮態式或比例式控制信號能使馬達順時轉動或逆時轉動。

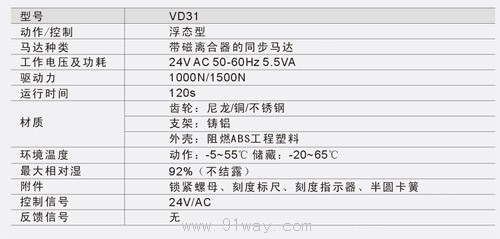

技術參數
  1、控制方式： 浮態式控制
  2、馬達種類型： 帶磁離合器的同步馬達
  3、工作電壓及功耗 24VAC，50/60Hz 5.5VA
  4、驅動力 800N/1500N
  5、驅動時間 120S
  6、齒輪：不銹鋼、黃銅、塑料
  7、支架：鑄鋁
  8、外殼：防火ABS工程塑料

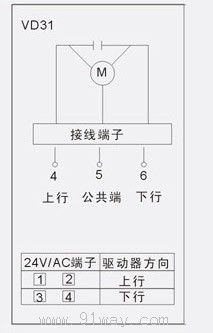

VD31型驅動器接線原理
