2XZB型旋片式真空泵雙級高速直聯結構旋片式真空泵（以下簡稱泵）。旋片式真空泵有獨立油泵制潤滑。偏心地裝在泵腔內的轉子，及轉子槽內的旋片。轉子帶動旋轉時，旋片緊貼腔壁，把進、排氣口分隔開來，并使進氣積腔容積周期性地擴大而吸氣，排氣腔容積則周期性地縮小而壓縮氣體，推開排氣閥排氣，從而獲得真空。圖一為單級泵的工作原理示意圖。雙級是兩個單級串聯而成。
2XZB型旋片式真空泵裝有氣鎮閥，具有延長泵油使用時間和防止泵油混水的作用。

使用范圍
1、高真空度6x10-2Pa；
2、結構緊湊，體積小，重量輕；
3、噪音低、振動小等優點；
4、旋片式真空泵適用于作擴散泵的前級泵，而且更適用于精密儀器配套和實驗室使用。例如：質譜儀器，冰箱流水線，真空冷凍干燥機等；
5、不能用于抽除含氧過高的、有爆炸性的、對金屬有腐蝕性的、對真空油起化學反應的以及含有顆粒，塵埃的氣體，也不能作為輸送泵及壓縮泵使用；

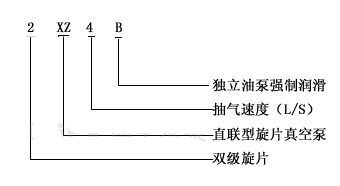

型號意義

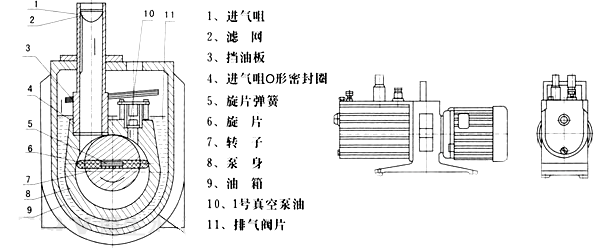

2XZB型直聯式旋片式真空泵結構說明

性能參數
