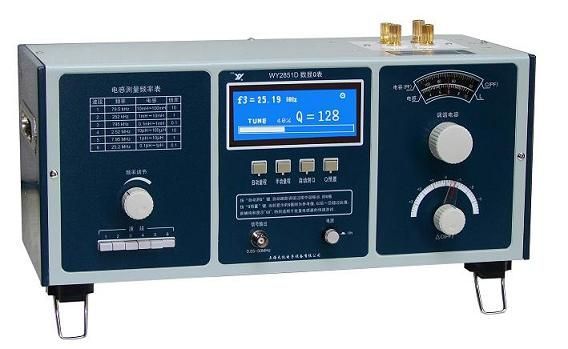

WY2851D型數顯Q表(50MHz)產品詳細說明：

WY2851D型數顯Q表(50MHz)是一種基于串聯諧振原理工作的高頻阻抗測量?jī)x器,對電感器,電容器,絕緣材料等進行高頻有效電感,Q值,電容值和Σ,tgδ測量.WY2851D數顯Q表在原有WY2851Q表基礎上再進行了數字化,機械結構長壽命方面進行了提高。

特點：
* 本公司創新的自動Q值讀取技術，使測Q精度和速度大大提高。　
* 低至20nH殘余電感，保證高頻時直讀Q值的誤差較小。　
* 特制LCD屏菜單式顯示多參數，Q值，測試頻率，調諧狀態等。　
* Q值量程自動/手動量程控制。　
* 數字化Q值予置，能提高批量測試的可靠性和速度。　
* VCO調節測試頻率，其平滑的連續頻率變化，能便捷的進行Δf測量Q值。

主要技術性能：　
1. 工作頻率范圍：
50kHz～50MHz,四位有效數顯，分六個波段。　
2. Q值測量范圍：
10～1000，分10～100，30～300，100～1000三檔。　
3. Q值固有誤差：
±5%±3%滿刻度值。　
4. 有效電感測量范圍：
0.1μH～100mH。　
5. 電感測量誤差：
≤5%±0.02μH。　
6. 調諧電容特性　
6.1 可調電容范圍：
40pf~500pf。　
6.2 精確度：
±1%或者1PF。　
6.3 微調電容:
±3pf可調，±0.2pf分辨率。　
6.4 殘余電感值：
約20nH。　
7. Q預置功能：
預置范圍：Q：10~1000均可。被測件達到預置值后有“GO”顯示和蜂鳴聲提示。不合格件則顯示“NO GO”。　
8. 外形尺寸/重量：
415×180×170（mm）,7Kg。
