| 產品名稱: | FPB型天然氣阻火器 | |||||
| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 泵閥管件 -- 呼吸閥|阻火器 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 國產 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
FPB型天然氣阻火器性能參數:
結構特點
天然氣阻火器產品是利用金屬波紋板之間狹縫間隙對管道中傳播的亞音速或超音速火焰具有淬熄作用的原理設計制造

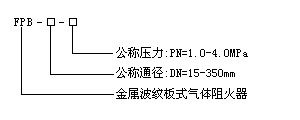

天然氣阻火器標注示例
天然氣阻火器外形及相關尺寸見右圖和下表
|
型號 |
公稱直徑 DN |
D1 |
D2 |
L | |||
|
PN1.0MPa |
PN1.6MPa |
PN2.5MPa |
PN4.0MPa | ||||
|
FPB-15 |
15 |
18×3 |
57×3.5 |
330 |
330 |
330 |
330 |
|
FPB-20 |
20 |
25×3 |
57×3.5 |
330 |
330 |
340 |
340 |
|
FPB-25 |
25 |
32×3.5 |
73×4 |
365 |
365 |
375 |
375 |
|
FPB-32 |
32 |
38×3.5 |
73×4 |
375 |
375 |
390 |
390 |
|
FPB-40 |
40 |
45×3.5 |
89×4 |
375 |
375 |
405 |
410 |
|
FPB-50 |
50 |
57×3.5 |
108×4 |
420 |
420 |
445 |
465 |
|
FPB-65 |
65 |
73×4 |
133×4.5 |
485 |
485 |
515 |
520 |
|
FPB-80 |
80 |
89×4 |
159×4.5 |
505 |
505 |
560 |
560 |
|
FPB-100 |
100 |
108×4 |
219×6 |
555 |
555 |
600 |
645 |
|
FPB-125 |
125 |
133×4.5 |
273×8 |
615 |
615 |
670 |
720 |
|
FPB-150 |
150 |
159×4.5 |
325×8 |
665 |
665 |
735 |
800 |
|
FPB-200 |
200 |
219×6 |
377×9 |
940 |
940 |
1015 |
1100 |
|
FPB-250 |
250 |
273×8 |
480×10 |
1030 |
1030 |
1150 |
1265 |
|
FPB-300 |
300 |
325×8 |
529×10 |
1295 |
1295 |
1430 |
1545 |
|
FPB-350 |
350 |
377×9 |
630×12 |
1300 |
1300 |
1430 |
1545 |
