FP-XT,FPV-XT型氧氣管道阻火器產品詳細說明：

FP-XT,FPV-XT型氧氣管道阻火器

氧氣管道阻火器概述　
FP-XT型氧氣管道阻火器和FPV-XT型氧氣管道閥門前、后阻火器是采用特種銅合金和不銹鋼焊接而成。可以有效地防止氧氣管道閥門在突然開啟時易形成的“絕熱壓縮”，局部溫度驟升，成為著火能源；可以防止在閥門前后壓差作用下，高速運動的物質微粒（如鐵銹、粉塵、焊渣等）與閥后管道摩擦、撞擊產生火花而成為著火能源。阻火器的使用可以迅速阻斷火源，杜絕管道中燃爆事故的發生。

氧氣管道阻火器用途

氧氣管道阻火器產品廣泛應用于冶金、化工等行業的氧氣輸送管道，可有效地切斷因高速氣流中雜物與管壁急劇磨擦產生的火源，杜絕管道燃爆事故的發生。用戶可直接將本產品與輸氧管道的適當部位焊接連通即可運行。  氧氣管道阻火器適用于管道DN15-500mm，工作壓力不大于3MPa的氧氣管道阻火之用。有法蘭、內螺紋連接。

氧氣管道阻火器性能及材質

公稱通徑（DN）		15－500
公稱壓力（MPa）		1.6	2.5
試驗壓力 （MPa）	強度	2.4	3.75
	密封	1.76	2.75
氧氣管道阻火器適用介質		氧氣
阻燃器材質		銅
接頭材質		不銹鋼

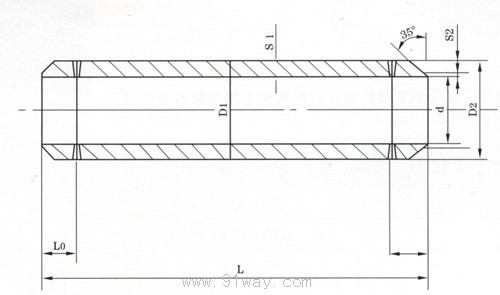

FP-XT,FPV-XT型氧氣管道阻火器主要外形及連接尺寸

氧氣管道阻火器公稱通徑DN	FP-XT氧氣管道阻火器			FPV-XT氧氣管道閥門前、后阻火器
	型號規格	D	L	型號規格	D	L
15	FP-1.5T	18	600	FP-1.5T	18	1600
20	FP-2.0T	25	600	FP-2.0T	25	1600
25	FP-2.5T	32	600	FP-2.5T	32	1600
32	FP-3.2T	38	600	FP-3.2T	38	1600
40	FP-4.0T	48	600	FP-4.0T	48	1600
50	FP-5.0T	57	700	FP-5.0T	57	1700
65	FP-6.5T	76	700	FP-6.5T	76	1700
80	FP-8.0T	89	700	FP-8.0T	89	1700
100	FP-10T	108	700	FP-10T	108	1700
125	FP-12.5T	133	700	FP-12.5T	133	1700
150	FP-15T	159	800	FP-15T	159	1800
200	FP-20T	219	800	FP-20T	219	1800
250	FP-25T	273	800	FP-25T	273	1800
300	FP-30T	325	800	FP-30T	325	1800
350	FP-35T	377	800	FP-35T	377	2050
400	FP-40T	426	800	FP-40T	426	2300
450	FP-45T	480	800	FP-45T	480	2550
500	FP-50T	530	800	FP-50T	530	2800

氧氣管道阻火器
注：
1、管道公稱壓力PN=4MPa
2、訂貨時請說明氧氣管道的材質及規格，以便選用相適用的接管材料。
3、根據用戶需要阻火器可采用法蘭結構，法蘭按JB/T82.2-94標準設計。
