1、閥體；2、杠桿；3、重錘；4、搖臂；5、行程開關；6、墻板
7、開度電位器；8、電機；9、油泵；10、蓄能器；11、耐震壓力表
12、低壓力開關；13、高壓力開關；14、電磁閥i 1 5、截止閥常開
16、流量控制閥；17、溢流閥；1 8、手動泵；1 9、截止閥常閉
20、電氣控制箱；21、快關調節閥；22、快慢角度調節
23、慢關調節閥；24、油缸
采用標準:
灰鑄鐵法蘭：GB/T172416-1998；
球墨鑄鐵法蘭：GB/T172416-1998
鋼制法蘭：GBIT9113-2000；
結構長度：GB/T12221-1989；
壓力試驗：GB/T13927-1992；

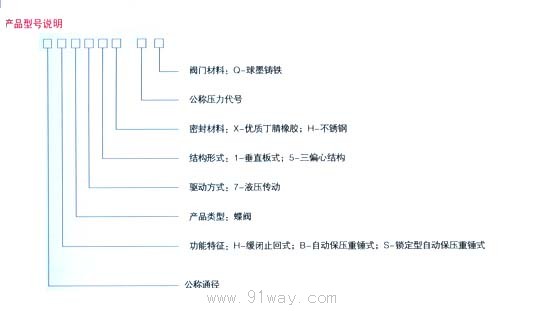

S/B/D741X型自動保壓液控蝶閥是在引進國外產品的基礎上在性能上經過改進和完善的產品。它能按預定實現泵閥聯動保壓不掉錘，蝶板不抖動，流阻小；具有可調快、慢關兩個階段，特別是當突然停電或事故停泵時的快慢關兩個階段關閥，防止水錘危害，保護水泵及管網系統安全。
S/B/D741X型自動保壓液控蝶閥廣泛用于水廠、電廠、冶金、排灌等大中型工程管道泵站。

S/B/D741X型

自動保壓液控蝶閥主要零件材料

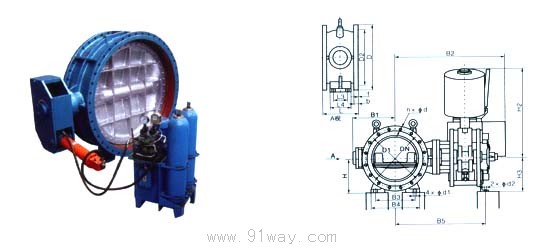

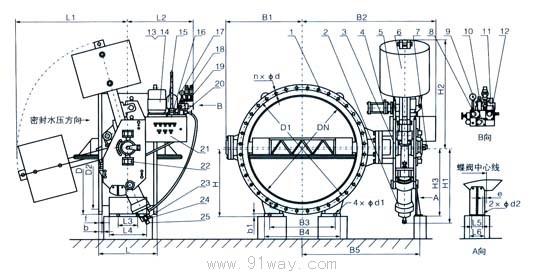

重錘式自動保壓鎖定型液控緩閉止回蝶閥外形及連接尺寸圖DN≥600

1、閥體；2、油缸；3、傳動支架；4、鎖定油缸；5、搖臂；6、重錘；7、開度電位器；8、常開截止閥；9、常閉截止閥一；1 0、主電磁閥1 1、鎖定電磁閥；12、常閉截止閥二；13、電機；14、油泵；15、蓄能器；16、手動泵；17、壓力表；18、壓力開關；19、流量控制閥；20、溢流閥；21、電氣控制箱；22、行程開關；23、快關調節閥；24、慢關調節閥；25．快慢角度調節
