您的位置：您的位置：首頁 → 低壓電器 → 低壓熔斷器 → NT(NH)TR16系列熔斷器

產品名稱：

NT(NH)TR16系列熔斷器

型號規格：

放大圖片

產品類別：

常規產品 -- 低壓電器 -- 低壓熔斷器

參考價格：

廠價直銷

產品品牌：

上陶

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13916500500

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

NT(NH)TR16系列熔斷器產品詳細說明：

用途：NT系列有填料封閉管式刀形觸頭熔斷器額定工作電壓交流（50Hz）至690V，額定電流至1250A，主要供電線路的過載和短路保護。
國外同等型號：NT、NH、3NA1-3、PH00等。
額定分?jǐn)嗄芰Γ?00V-120kA，690V-50kA
執行標準：GB13539、IEC269。

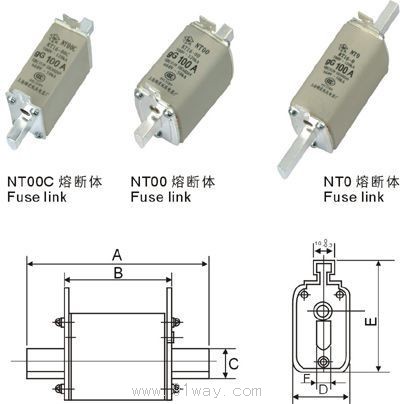

NT(NH)TR16系列熔斷器外形及安裝尺寸1

Type	額定電流（A） Current Rating	尺寸（MM） Dimensions		單件重量 Unit Weight
NT00C, R030C	2,4,6,10 16,20,25,32, 36,40,50,63, 80.100	A	78	145
		B	49
		C	15
		D	21
		E	52.5
		F	6
NT00, RT16-00	2,4,6,8,10,20,25, 32,36,40,50,63,80,100,125,160	A	78	180
		B	49
		C	15
		D	28.5
		E	55.5
		F	6
NT0 RT16-0	4,6,10,16,20,25,32,36,40,50,63,80,100,125,160	A	122	240
		B	65
		C	15
		D	29
		E	55.5
		F	6

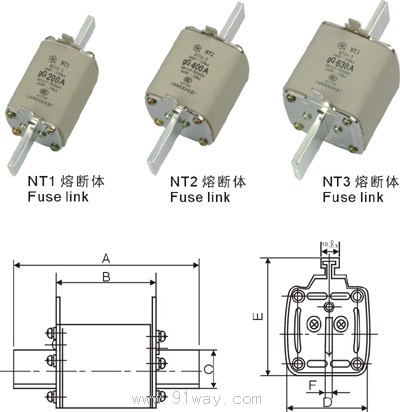

型號Type	額定電流（A） Current Rating	尺寸（MM） Dimensions		單件重量 Unit Weight
NT1， RT16-1	80，100，125，160，200，224，250	A	135	450
		B	68
		C	20
		D	48
		E	60
		F	6
NT2， RT16-2	125，160，200，224，250，300，315，355，400	A	150	670
		B	68
		C	26
		D	60
		E	70.3
		F	6
NT3， RT16-3	315，355，400，425，500，630	A	150	900
		B	68
		C	32
		D	67
		E	82
		F	6

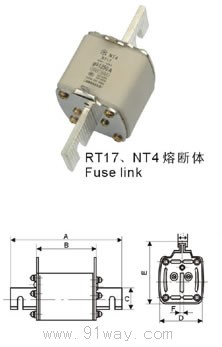

NT(NH)TR16系列熔斷器外形及安裝尺寸3

型號Type	額定電流（A） Current Rating	尺寸（MM） Dimensions		單件重量 Unit Weight
NT4,RT17 熔斷體	700、800、1000、1250	A	200	2220
		B	80
		C	51
		D	85
		E	112
		F	8
NT00C， NT00， RT16-00 底座	160	A	121	195/225
		B	100
		C	25
		￠d	7.5
		E	24
		F	60
		G	25

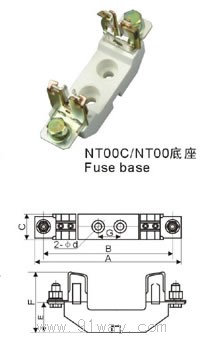

NT(NH)TR16系列熔斷器外形及安裝尺寸4

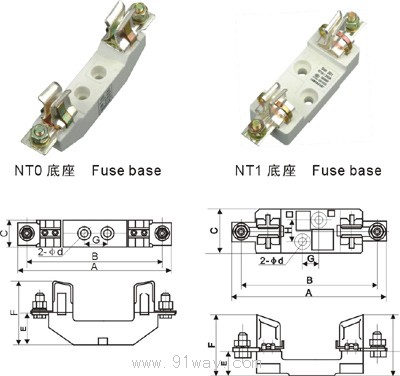

NT(NH)TR16系列熔斷器外形及安裝尺寸5

型號Type	額定電流（A） Current Rating	尺寸（MM） Dimensions		單件重量 Unit Weight
NT0, RT16-0 底座	160	A	166	330/410
		B	146
		C	30
		￠d	7.5
		E	35
		F	75
		G	25
NT1， RT16-1 底座	250	A	197	560/740
		B	171
		C	58
		￠d	10.5
		E	35
		F	80
		G	25
		H	30

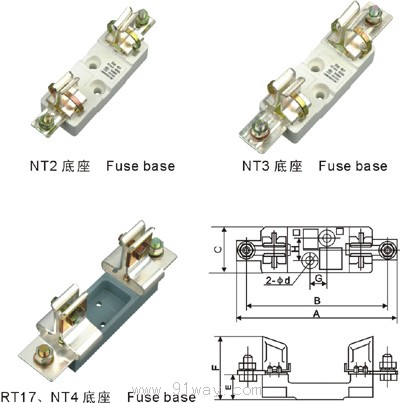

NT(NH)TR16系列熔斷器外形及安裝尺寸6

型號Type	額定電流（A） Current Rating	尺寸（MM） Dimensions		單件重量 Unit Weight
NT2, RT16-2 底座	400	A	200	830/1110
		B	80
		C	51
		D	85
		￠d	10.5
		E	35
		F	96.5
		G	25
		H	30
NT3, RT16-3 底座	630	A	257	1030/1310
		B	228
		C	61
		￠d	10.5
		E	35
		F	105
		G	25
		H	30
NT4, RT17 底座	1250	A	300	2520
		B	264
		C	71
		￠d	8.5
		E	34
		F	137
		G	24
		H	30

NT(NH)TR16系列熔斷器（示意圖）
