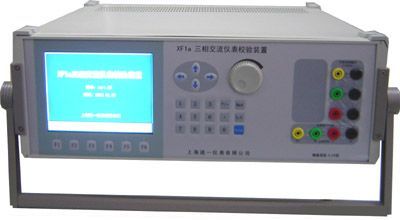

XF1a型三相交流儀表校驗裝置產品詳細說明：

XF1a型三相交流儀表校驗裝置與同類產品相比較，波形輸出穩定度更高，失真度更小。
輸出快捷，對電壓短路，電流開路保護準確可靠。
單相輸出功率大,每相輸出可達30W。
更強大的諧波輸出能力，可產生2-31次諧波，諧波幅度最大可達50%。
獨有的表源一體設計，既是一臺標準源，又是一臺標準表，在源關閉時，自動切換到標準表狀態，您完全可以把它當成一塊標準表使用。表源切換完全自動。同時還可以測量鉗表輸入。
三相電壓，電流相位可任意設置或調節。
高品質的6.5寸真彩液晶屏，寬溫，寬視場，高亮度，無論室內，野外使用，都能清晰明了。

XF1a型三相交流儀表校驗裝置技術指標
2.1 輸出參數
2.1.1 交流電壓輸出:
檔 位: 57.7V, 100V,220V,380V(可按用戶需求)
調節范圍: 0 - 120%RG
調節細度: 0.01%RG
穩 定度: 0.005%(1min)
失 真度: < 0.1%
準 確度: 0.05%RG
輸出容量: A型 20VA B型 30VA C型 50W
2.1.2 交流電流輸出:
檔 位: 1A, 2A,5A,20A（可按用戶需求）
調節范圍: 0 - 120%RG
調節細度: 0.01%RG
穩 定 度: 0.005%(1min)
失 真度: < 0.1%
準 確度: 0.05%RG
輸出容量: A型 20VA B型 30VA C型 50W
2.1.3 輸出頻率:
調節范圍: 45Hz - 70Hz
調節細度: 0.001Hz
準 確度: 0.005Hz
2.1.4 輸出相位:
調節范圍: 0 - 360度
調節細度: 0.01度
準 確度: 0.05度
2.1.5 諧波輸出:
次 數: 2 - 31次 (可按用戶需求增加最大64次)
幅 度: A型： 0 - 38% (總諧波 < 38%) (相對于基波)
B型：0 - 50% (總諧波 < 50%) (相對于基波)
準 確度: 0.5%RG
2.1.6 交流電壓測量:
檔 位: 作自身源輸出測量時 57.7V, 100V, 220V, 380V
作標準表使用時 100V, 380V
準 確度: 0.05%RG
分 辨率： 0.001V
2.1.7 交流電流測量:
檔 位: 用作自身源輸出測量時 1A, 2A,5A,20A
作標準表使用時 5A, 20A
準 確 度: 0.05%RG
2.1.8 頻率測量:
測量范圍： 用作自身源輸出測量時 45Hz – 70Hz
作標準表使用時 45Hz – 68Hz
分辨 率： 0.001Hz
準 確度: 0.005Hz
2.1.9 相位測量:
分 辨率: 0.001度
準 確度: 0.05度
2.1.10 有功功率:
準 確度: 0.05%
2.1.11 無功功率
準 確 度: 0.1%
2.2 對外接口:
RS232/RS485
2.3 環境條件:
供 電: AC220V ±15%
環境溫度: 25℃ ±2℃
工作溫度: 0 - 40℃
相對濕度: < 85% 無凝露
2.4 體積: 420mm X 440mm X 156mm
