| 產品名稱: | ALH-0.66I系列電流互感器 | |||||

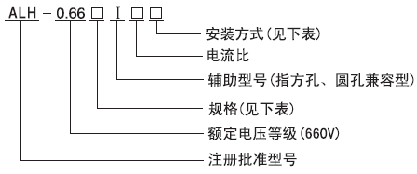

| 型號規格: | ![]() |
|||||
| 產品類別: | 常規產品 -- 低壓電器 -- 低壓電流互感器 | |||||
| 參考價格: | 廠價直銷 | |||||
| 產品品牌: | 上海二工電氣 | |||||
| 產品產地: | 上海 | |||||
| 可供數量: | 批量 | |||||
| 供貨周期: | 現貨(或電詢) | |||||
|
||||||
| 產品簡介: |
|
|||||
ALH-0.66I系列電流互感器以其磁路設計新穎,補償方法先進,工藝技術精湛,性能安全可靠,外形小巧美觀,一般作控制、保護、測量用。
外殼選用高強度阻燃PC,全封閉結構、阻燃等級V1;
內部鐵心選用優質取向硅鋼片;
線徑嚴格按照經濟電流密度選定,確保溫升更少;
先進可靠的檢測設備,保證符合質量標準;
方圓孔型,適用于單根、多根電纜穿越或單根母排穿越;
產品系列全、規格多,適用面廣;
提供了加大容量型(30Ⅰ-Ⅰ)。

|
![]() | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1、注明互感器的型號、規格、電流比、準確度等級和二次額定容量 2、注明安裝方式。(如不注明本公司按自己規定提供) 3、特殊規格可定制。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 規格型號 | 30Ⅰ | 30Ⅰ-Ⅰ | 40Ⅰ | 60Ⅰ | 80Ⅰ | 100Ⅰ | |||||||
| 可使用母排的規格及根數 | 30×10 1根 |
30×10 1根 |
40×10 1根 |
60×10 1根 或60×6 2根 |
80×10 1根 或60×10 2根 |
100×10 1根 或80×10 2根 | |||||||
| 準確度等級 | 0.5 | 1 | 0.5 | 1 | 0.5 | 1 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | |
| 額定電流比 | 穿芯匝數 | 額定容量(VA) | |||||||||||
| 15/5 | 5 | 2.5 | 2.5 | ||||||||||
| 20/5 | 4 | 2.5 | 2.5 | ||||||||||
| 25/5 | 3 | 2.5 | 2.5 | ||||||||||
| 30/5 | 3 | 2.5 | 2.5 | ||||||||||
| 40/5 | 2 | 2.5 | 2.5 | ||||||||||
| 50/5 | 2 | 2.5 | 2.5 | ||||||||||
| 60/5 | 2 | 2.5 | 2.5 | ||||||||||
| 75/5 | 1 | 2.5 | 2.5 | ||||||||||
| 100/5 | 1 | 2.5 | 2.5 | 5 | 2.5 | ||||||||
| 150/5 | 1 | 2.5 | 2.5 | 5 | 2.5 | 2.5 | |||||||
| 200/5 | 1 | 5 | 5 | 10 | 5 | 5 | |||||||
| 250/5 | 1 | 5 | 5 | 10 | 5 | 5 | |||||||
| 300/5 | 1 | 5 | 5 | 10 | 5 | 5 | 5 | ||||||
| 400/5 | 1 | 5 | 5 | 10 | 5 | 5 | 5 | ||||||
| 500/5 | 1 | 10 | 10 | 10 | |||||||||
| 600/5 | 1 | 10 | 10 | 10 | 10 | ||||||||
| 750/5 | 1 | 10 | 10 | 10 | 10 | ||||||||
| 800/5 | 1 | 10 | 10 | 10 | 10 | ||||||||
| 1000/5 | 1 | 15 | 15 | 15 | |||||||||
| 1200/5 | 1 | 20 | 20 | 20 | |||||||||
| 1500/5 | 1 | 20 | 20 | 20 | |||||||||
| 2000/5 | 1 | 40 | 40 | 40 | |||||||||
| 2500/5 | 1 | 40 | 40 | ||||||||||
| 3000/5 | 1 | 40 | |||||||||||
| 5/1 | 3 | 0.1 | |||||||||||
| 10/1 | 2 | 0.1 | |||||||||||
| 15/1 | 1 | 0.1 | |||||||||||
| 20/1 | 1 | 0.1 | |||||||||||
| 25/1 | 1 | 0.1 | |||||||||||
| 30/1 | 1 | 0.1 | 0.1 | 0.2 | 0.1 | ||||||||
| 40/1 | 1 | 0.1 | 0.1 | 0.4 | 0.1 | ||||||||
| 50/1 | 1 | 0.2 | 0.2 | 0.4 | 0.2 | ||||||||
| 60/1 | 1 | 0.2 | 0.2 | 1 | 0.2 | ||||||||
| 75/1 | 1 | 0.2 | 0.2 | 1 | 0.2 | 0.2 | |||||||
| 100/1 | 1 | 0.2 | 0.2 | 2.5 | 0.2 | 0.2 | |||||||
| 150/1 | 1 | 2.5 | 2.5 | 5 | 2.5 | 2.5 | 2.5 | ||||||
| 200/1 | 1 | 5 | 5 | 10 | 5 | 5 | 5 | 5 | |||||
| 250/1 | 1 | 5 | 5 | 10 | 5 | 5 | 5 | 5 | |||||
| 300/1 | 1 | 5 | 5 | 10 | 5 | 5 | 5 | 5 | |||||
| 400/1 | 1 | 10 | 10 | 10 | 10 | ||||||||
| 500/1 | 1 | 10 | 10 | 10 | 10 | ||||||||
| 600/1 | 1 | 10 | 10 | 10 | 10 | ||||||||
| 750/1 | 1 | 10 | 10 | 10 | 10 | ||||||||
| 800/1 | 1 | 10 | 10 | 10 | 10 | ||||||||
| 1000/1 | 1 | 10 | 10 | 10 | |||||||||
| 1500/1 | 1 | 20 | 20 | 20 | |||||||||
| 2000/1 | 1 | 20 | 20 | 20 | |||||||||
| 2500/1 | 1 | 20 | |||||||||||
| 3000/1 | 1 | 20 | |||||||||||
