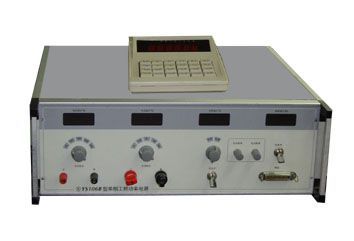

YS106B型單相程控工頻功率電源產品詳細說明：

一．概述
YS106B型單相程控工頻功率電源在工頻（45Hz---65Hz）條件下可作為檢測單相電壓、電流、功率、功率因數、頻率、相位等儀表的工作電源。該電源失真度小，輸出量穩定，負載能力大，相位誤差小，操作方便。儀器前面板采用四塊0.5級數字式表頭分別顯示單相電壓、電流、功率和頻率。一體結構，便于攜帶；鍵盤控制,操作方便.,高新企業，聲譽卓著；工藝精良，質量第一；價格合理，性能超眾。

二．YS106B型單相程控工頻功率電源技術指標
輸出穩定度：電壓、電流: 0.03%/2min失真度：電壓0.2%；電流0.3%(純阻)
負載能力 ：電壓（75V，100V，150V，300V，600V）60VA 電流（1A，2.5A，5A，10A，20A）60VA
相角：誤差≤0.2°；移相范圍0-360°
調節細度：電壓、電流：10%、1%、0.1% 或作無節調節輸出頻率：1Hz、0.1Hz、0.01Hz相位：10°、1°、0.1°
顯示方式：電壓、電流、功率：100%滿量程/刻度指示頻率：直接指示
頻率調節范圍：45Hz--65Hz頻率穩定度：0.01%/3min
外形尺寸L*b*h（mm）：580*580*150重量(Kg): 28

三．使用方法
1.檔位開關選擇：根據所測儀表合理選擇相應檔。
2.市頻、標頻選擇：選擇市頻可消除拍頻影響，提高穩定度；檢測頻率表時使用標頻。
3.電流開關：在使用電流時打開,接線時關閉。
4.電壓、電流輸出接線柱：可前后使用。如前面接被測表，后面接標準表。但注意電壓端千萬不可短路，電流端千萬不可開路。后面板上電流端不用時請短接。
5.鍵盤操作介紹:開機后見到鍵盤顯示0000則為機器正常，可使用。0—9為數字鍵。電壓、電流、相位、頻率為功能鍵。復位鍵為總清零。

四．成套性
YS106B型單相程控工頻功率電源配上表生產的PF108型數字式交流多功能表（該表電壓、電流量程自動轉換，一機多用，操作簡單，穩定性好,帶計算機接口，精度0.1級，量程650V、20A）。可同時測量交流電壓、電流、功率因素、頻率、相位和直流電壓等七種電量參數。配我廠生產的PS74型單相標準功率電能表（該表采用微機智能化數字控制。具有精度 高、線性好、自動化程度高。精度0.05級，量程220V、5A）。適用于單相電能表及功率表的校驗。
YS106B型單相程控工頻功率電源配我廠生產的YJ85A型高穩定度直流穩壓源，YJ86A-2型高穩定度直流穩流源和機柜組成組合抽屜式精密交直流電源裝置。具有交直流高電壓大電流分別連續輸出可調，不需外接YJ5型電壓調整器和YJ6型電流調整器，而且結構緊湊，移動方便，自身功率大，帶負載能力強，失真度小，穩定性好，尤其是交流YS106B型單相程控工頻功率電源采用計算機程控鍵盤調節輸出，相位誤差小，操作方便。根據該套電源穩定性指標選配適當交直流標準表，可作為各省市計量測試所，電力系統以及大中型企業電氣計量，電工實驗室和儀表生產廠等單位檢測0.1級以下交直流電壓，電流，功率，功率因數，頻率，相位等儀表的精密工作電源。
